进来看一个电路问题

2020-03-07 17:54发布

7533 10

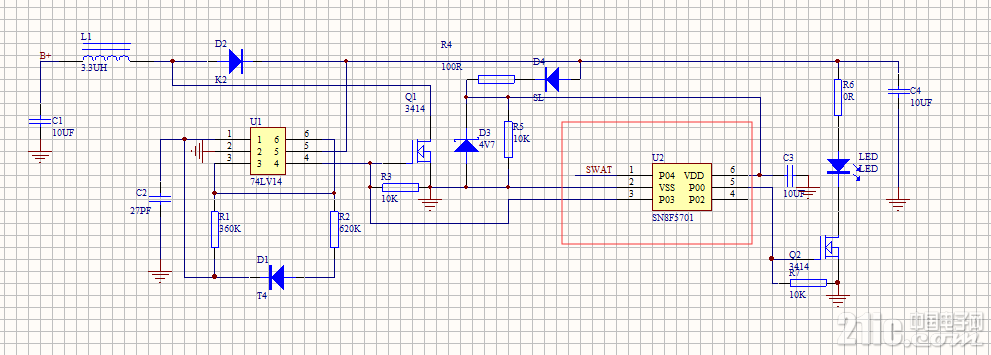

红 {MOD}圈的单片机，跟电路结合，哪个脚可以实现下面所说的功能？当电源断开后，C3持续给单片机供电一段时间，我想用一个io口去判断哪里有电平变化，就是说电平变化的时候就是撤去电源的时候，目前的电路哪个脚可以实现？或者说改哪里可以实现？

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

9条回答

1楼-- · 2020-03-07 20:30

精彩回答 2 元偷偷看……

2楼-- · 2020-03-07 22:56

C3,C4,C1，到处都是电容，没好弄。。。。

3楼-- · 2020-03-08 04:18

chineseboyzxy 发表于 2019-11-26 18:10
C3,C4,C1，到处都是电容，没好弄。。。。

那修改哪里可以实现

4楼-- · 2020-03-08 06:58

你这个电路初看问题很多，也不知道你想实现什么功能，看了二遍都没有看懂。

5楼-- · 2020-03-08 08:27

你的P04这个SWAT是空置的吗？如果是就把D2的正端分压一下接到P04，用低电平(或下降沿)触发中断。

6楼-- · 2020-03-08 14:21
