【东软载波ESF0654 PDS开发板活动】内部温度传感器

ES32F0654内部是有集成一个温度传感器的，手上DEMO板上的芯片没有相应的温度传感器校准数据，经过高人Z。（249944430）大神指点，修改了一下程序，在初始化部分增加下面代码，终于可以正常读取温度了。


    //读芯片的温度校准数据，写入TSENSE模块
    tscic = *((volatile uint16_t *)0x40350);
    if((tscic & 0xffff) == 0xffff)      //样片没有校准数据的用下面的数据代替
    {
        WRITE_REG(TSENSE->TBDR, 0x1e00);
        WRITE_REG(TSENSE->TCALBDR, 0x1fe70);
    }
    else
    {
        WRITE_REG(TSENSE->TBDR, *((volatile uint16_t *)0x40348));
        WRITE_REG(TSENSE->TCALBDR, ((tscic & 0x1ffffff) >> 6));
    }
    SET_BIT(TSENSE->IFCR, TSENSE_IFCR_TSENSE_MSK);

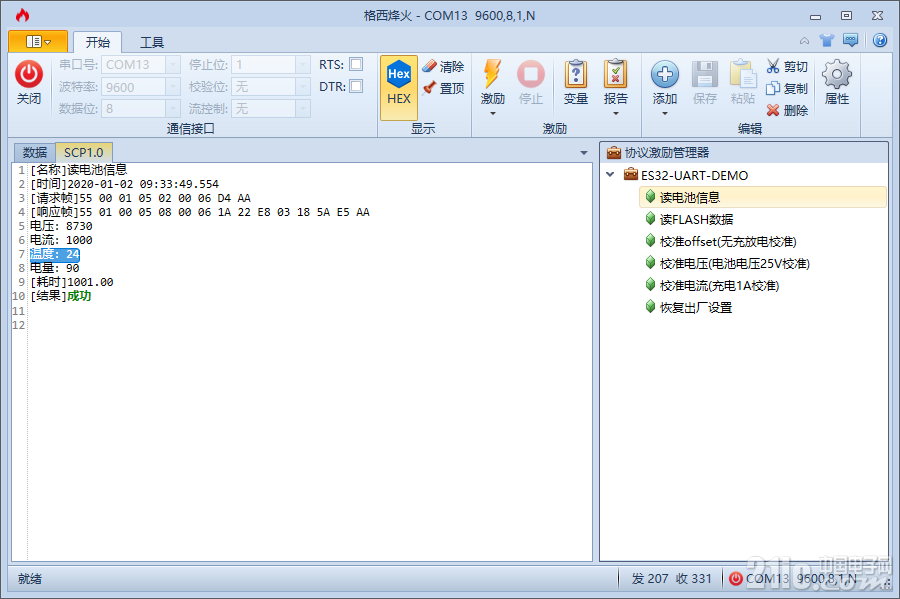

今天室温22度，读回来芯片温度24度，基本正常了。
