超声波换能器驱动电路的设计

2019-03-25 15:36发布

站内问答 / 模拟电子

7272 11

求知道的大神帮忙解决一下啊、我我输入的正玄波信号，峰峰值5V左右，变压器变比1:3 我想在换能器那边得到30V左右的峰峰值电压，怎么我变压器次级线圈这边没有12V的电压，电压都加在了MOS管的DS间，MOS管G级的电压有5V了。应该导通了、、、求解我应该怎么办才能在换能器那边得到30V左右的正玄波电压、、、万分感谢啊超声波换能器发射电路.png


此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

11条回答

1楼-- · 2019-03-25 20:11

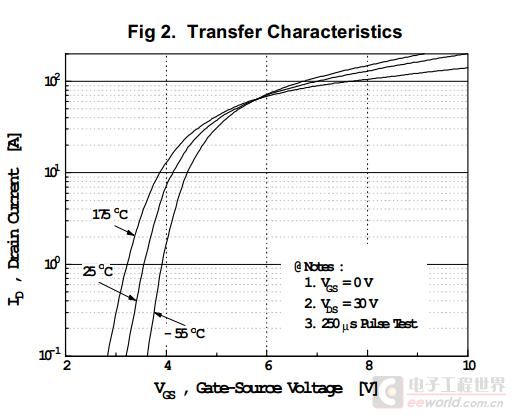

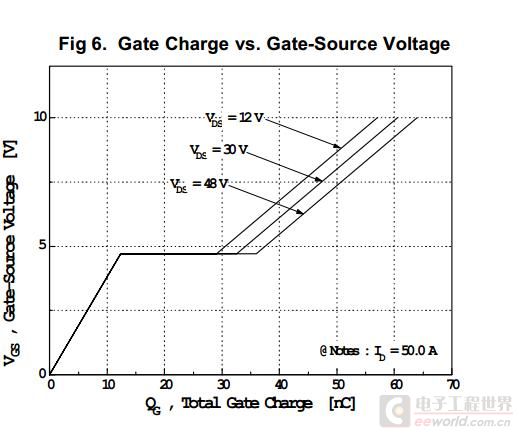

< 先看看楼主所用MOS管的资料

楼主用的正弦波，没有说明有没有直流偏压，看楼主使用正负电源驱动，暂理解为没有偏压吧。

驱动电路经Q1、Q2后，电压略低于5V了，就算是0~5V的驱动信号，对于这个管子激励过弱。

实际上，Q2改为NPN管，采用“不对称推挽电路”驱动MOS管是比较好，---- 如果频率在数十K间。

再者，超声换能器可以使用方波，那样效率会更高。

2楼-- · 2019-03-26 00:46

过来也学习学习~~~~~~~~~~~~

3楼-- · 2019-03-26 03:35

这样的电路，线性很难做好，所以输入是正弦波，输出很难是正弦波。
2楼说得很对，超声换能器应该用方波激励，效率高。
楼主图中，R4C1也是影响效率的重要因素。

4楼-- · 2019-03-26 03:36

dontium 发表于 2014-10-8 13:41
先看看楼主所用MOS管的资料

我可以把驱动的电压加到8V的正玄波。。没有直流分量的、、、那这个电路还能得到我要的电压呢。在换能器那边得到30V左右的正玄波电压？

5楼-- · 2019-03-26 08:46

按楼上所说，8V正弦波，加MOS管上的电压，峰值还不到4V，这个电路就有可能属于线性放大了----如果负载并非很轻的话。

想问一下，这个正弦波来自什么地方？必须用正弦波驱动吗？

6楼-- · 2019-03-26 09:57
