【东软载波ESF0654 PDS开发板活动】之一+2019年尾惊艳开箱

2020-03-08 19:23发布

本帖最后由 Harvard 于 2019-12-29 23:23 编辑

    在2019即将走过的时刻,很有幸我们的国产单片机家族迎来了新的一员: 伟大的东软载波, 重磅推出ES32F0654系列单片机. 我们有幸作为一名见证者.参与此次评测.     在论坛公布名单的第一时间内.我们就收到了之前一直心心念念的ES-PDS-ES32F0654的开发板.

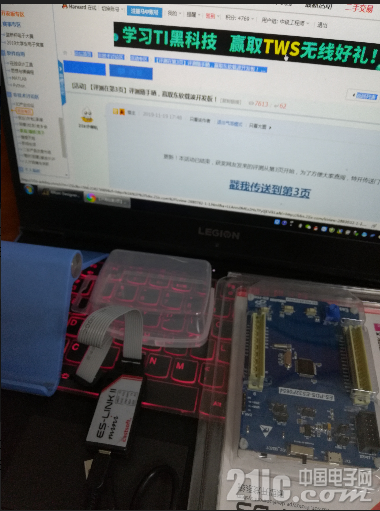

如图, 是收到的申请的ES-LINK II 和ES-PDS-ES32F0654


      作为经常关注国产ARM MCU动态.和友商stm32的人,对于东软载波提供的这次评测设备,感觉到非常用心和与众不同.      按照以往的管理一般的demo板的套路时.一个用自家的主流的一颗芯片做的xx link  ,一般是带了虚拟串口和 swd接口的建议调试器的功能. 占据了整版的大概1/4-1/5的面积.和剩余的目标芯片测试板之间有电源,串口,调试接口信号的连接.同时在板子上有相应的开槽.方便我们将这个 调试器  xx Link 部分掰断下来, 用于日后,给其他板子或者电路进行在线调试.
      东软在这方面显然做的更胜一筹.目前亦有一些友商.提供这种独立xx link的形式. 但是东软更好. 还给配置了一个小巧精致的外壳.

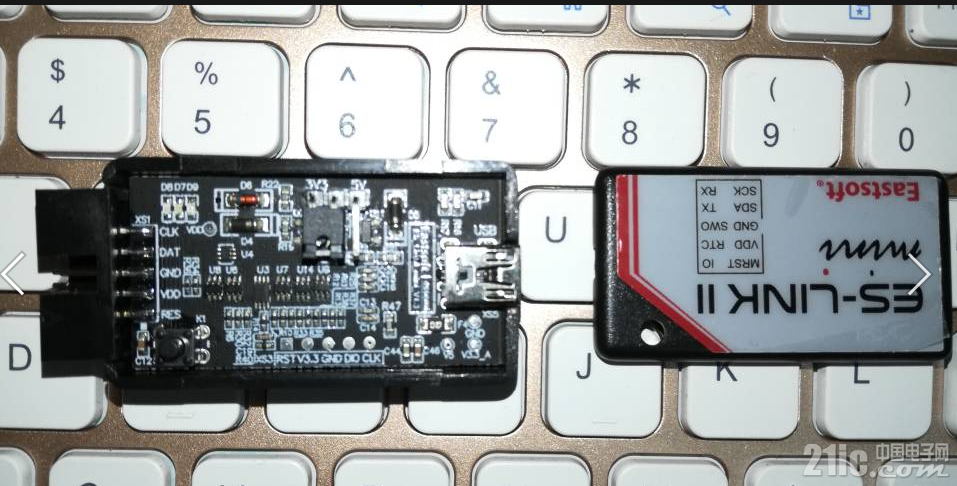

图2: 打开外壳后的ES- LINK II

      ES-LINK还采用了有档次的pvc 面板,清晰的标注了标注IDC10接口的各个新型号的含义. 需要注意的是, 本地提供的外壳上写的是ES-LINK II mini .与其他2个类型的ES-LINK II和ES-LINK II RTC相比,缺少了2-3个不常用的功能.       他们是:             1, 机械手编程;
       2, RTC调教
       3, CDC 串口.

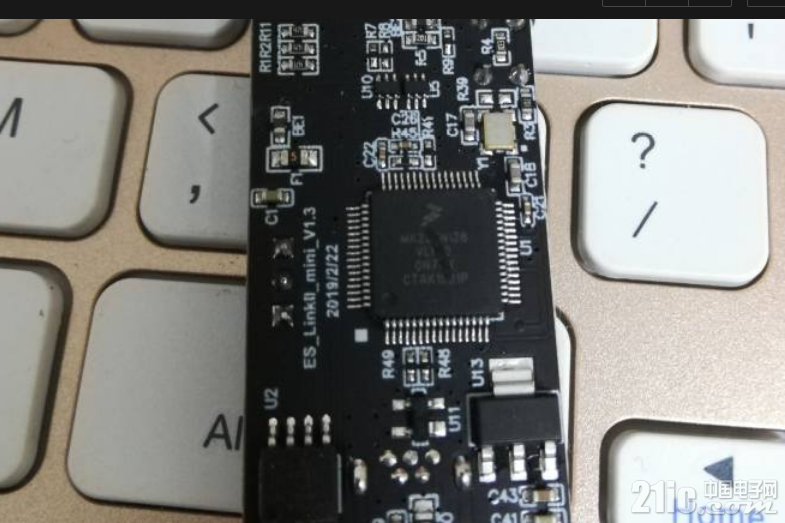

      拆开小外壳,还有惊喜, ES-LINK居然是用了飞思卡尔的MK22系列单片机做的主控.,莫非es-link II的本质就是一个opensda调试器? 请官方释疑.

   不过结合opensda的技术背景. 从名字上看,他应该是去力争走软硬件开源方案的.
    opensda很幸运 很强大,  拥有三种强大的软件来做固件:
  1, 原配P&E Micro
  2, 新欢ARM Mbed(DAPLink)
  3, 野花SEGGER(J-Link)

   直觉上,应该是后两种固件的可能性比较大.后面在测试中,我们会进一步大胆推测. 但是毫无疑问,ES-link II 从目前目测到的感受看.用料十足.设计一流,是一个真正产品化的ARM调试器. 非大家常见的厂商用自己家的xxF103xx做的各种link可比.良心之作啊.

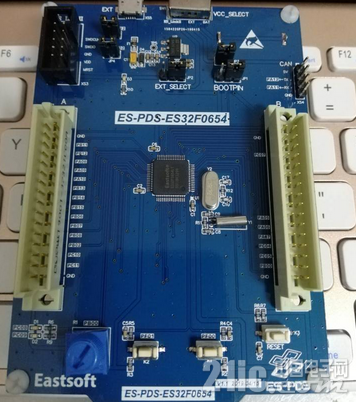

      简单表扬式的介绍了不错的ES-LINK,来看下我们的主板,                                       984615e08c2a41deb3.png                       181745e08c2b5b6196.png

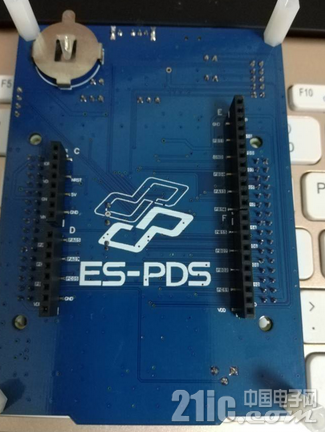

  简言之,中规中矩,该有的基本都有了 .免除我们评测时的好多麻烦,还带了漂亮的电位器.但是背面的类似arduino UNO 的接口, 但是似乎没有在pcb上表明标准的信号名称.得自己手动从手册中去查找.

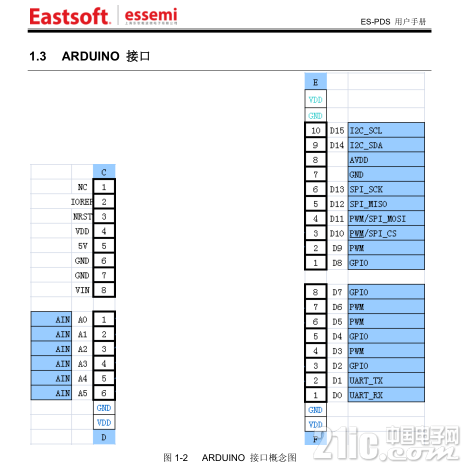

   翻开pds手册.终于找到了.


     直觉上,相比友商们的人家的demo板. 东软的这款pds开发板,电源系统部分的设置比较灵活,各种接口,跳线,开关, 方便我们进行测试.
    板载了led ,串口 ,轻触按钮, 电位器, 可以让我们把单片机的常用要素都可以评测起来了:


串口通信


rtc


按钮操作


GPIO


ADC


期待接下来的一系列的评测.
