【东软载波ESF0654 PDS开发板活动】SPI接口oled显示

2020-03-08 19:24发布

站内问答 / 51单片机
2589 1 1
    继上次分享通过IO模拟i2c读取光照传感器模块RPR-0521RS和气压传感器BM1383AGLV后，本次分享在OLED上显示读取数据。

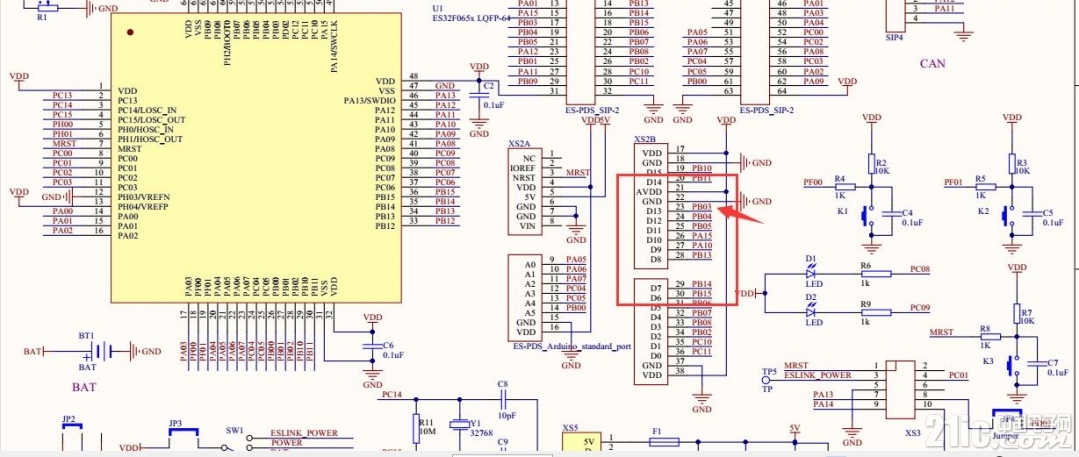

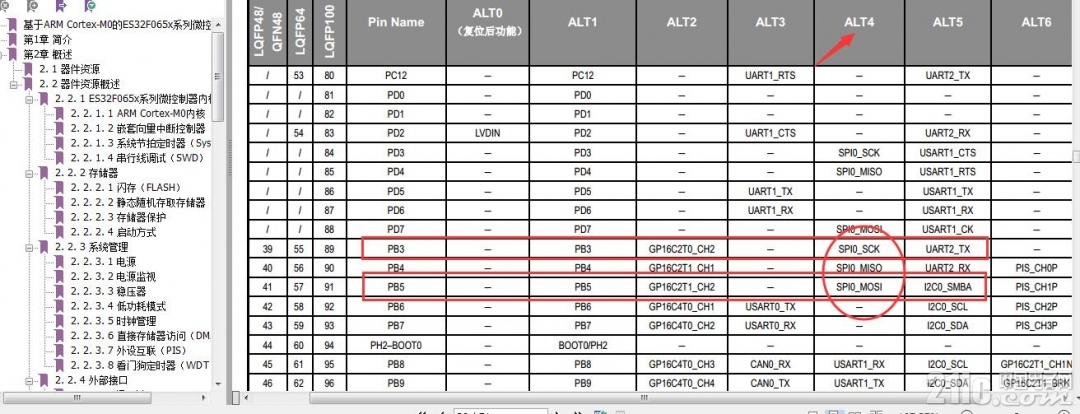

    OLED使用SPI接口，硬件SPI方式操作和IO模拟SPI方式皆测试通过。IO分配方式如下：
//IO端口定义
#define OLED_RES_PIN     (MD_GPIO_PIN_13)        //复位脚                                //PB13
#define OLED_DC_PIN      (MD_GPIO_PIN_14)                //数据命令控制脚                        //PB14
#define OLED_CS_PIN      (MD_GPIO_PIN_15)                // 片选使能                                //PA15
#define OLED_DIN_PIN     (MD_GPIO_PIN_5)                // D1（MOSI）数据脚                //PB5
#define OLED_CLK_PIN     (MD_GPIO_PIN_3)                // D0（SCK）时钟脚                //PB3

1.jpg 2.jpg

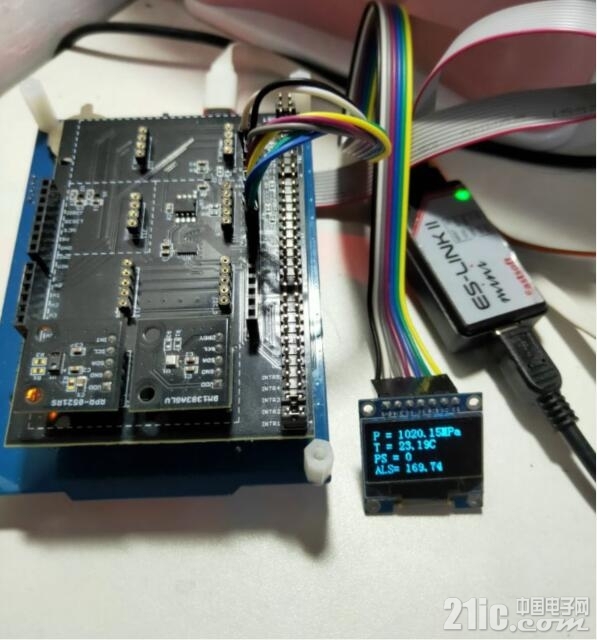

    效果：

代码：
游客，如果您要查看本帖隐藏内容请回复
