请教4 20ma电路

2019-03-25 15:38发布

19934 2

、、

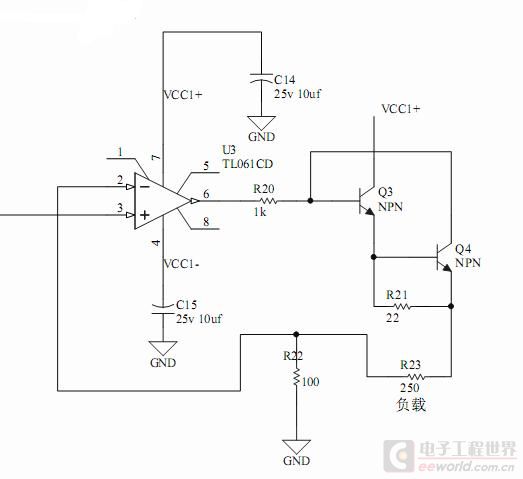

运放的同相输入0.4 到2V 直流电压 VCC1+ VCC1-是+-15V 此时在250负载上流过对应的4 20ma电流请教大家这里的4 20ma是怎么确定出来的？两个npn是什么原理？能否写下推导公式谢谢了

此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

2条回答

1楼-- · 2019-03-25 21:58

< 你的电原理图中Q4为Q3限流。正常工作时Q4截止，并不工作，Q4工作时Q3不工作。所以不是“两个npn是什么原理”。

工作原理么，就是 (0.4～2.0)伏/100欧＝4～20毫安。

2楼-- · 2019-03-26 02:33

Q3是未级驱动管，Q4是Q3的限流管。

输入的电压，相当于加在R22上，R22上有多大电流，输出就有多大电流，管子的放大倍数并非无穷大等原因，并非精确等于。
