本帖最后由 liyancao001 于 2016-1-31 10:07 编辑

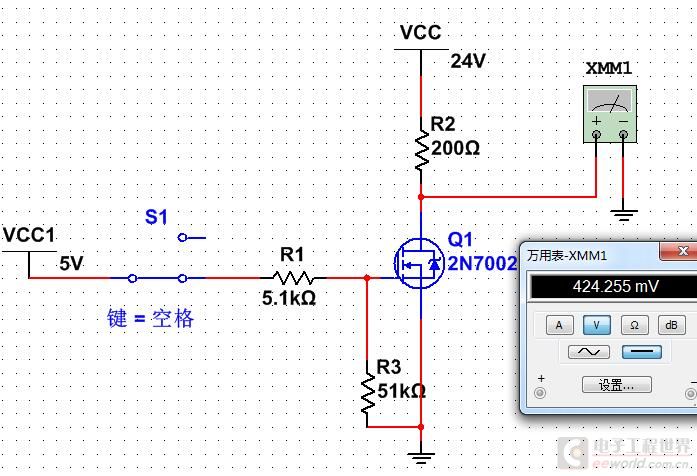

如图，R2的位置实际不是电阻，而是一个声光指示的模块，大概电流为100mA以内，5V的位置为单片机端口，管子用的2N7002（DS耐压60V,GS耐压±20V，Id持续电流=0.31A），开始不给信号时管子是不导通的，这是正常的，但是只要给一次信号这个管子基本就无法再关断了，不管给不给信号，只要24V正常，那管子就是一直处于导通状态， Vce在四五伏上。
应该是烧坏了。只是不太明白为什么烧的，难道是静电导致的？应该怎么防护呢？
试过3个，都是很容易就烧坏了，请指教啊，仿真都是正确的。
补充1：刚刚试过一个耐压20V，电流大的管子（SI2302[耐压20V，Id持续电流=3A]），没烧，反复开关都是正常的。。。。当然24V供电那我给减小了
补充2：刚试过R1换成250欧电阻，R2不接模块，换成250欧电阻，结果是给5V信号后管子烧掉，可以初步确定是管子承受电流比较低并且对于此管子给的5V电压太小。
这是什么情况，买的这一批2N7002是次品？
此帖出自小平头技术问答
如图，R2的位置实际不是电阻，而是一个声光指示的模块，大概电流为100mA以内，5V的位置为单片机端口，管子用的2N7002（DS耐压60V,GS耐压±20V，Id持续电流=0.31A），开始不给信号时管子是不导通的，这是正常的，但是只要给一次信号这个管子基本就无法再关断了，不管给不给信号，只要24V正常，那管子就是一直处于导通状态， Vce在四五伏上。
应该是烧坏了。只是不太明白为什么烧的，难道是静电导致的？应该怎么防护呢？
试过3个，都是很容易就烧坏了，请指教啊，仿真都是正确的。
补充1：刚刚试过一个耐压20V，电流大的管子（SI2302[耐压20V，Id持续电流=3A]），没烧，反复开关都是正常的。。。。当然24V供电那我给减小了
补充2：刚试过R1换成250欧电阻，R2不接模块，换成250欧电阻，结果是给5V信号后管子烧掉，可以初步确定是管子承受电流比较低并且对于此管子给的5V电压太小。
这是什么情况，买的这一批2N7002是次品？
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
G级耐压正负20V，我加的最大电压才是5V，而且GS之间我接电阻了。我刚试过另一个N沟管子开关都是正常的，但耐压小了点
我猜测，由于模块内的电容，使管子在导通初期有很大的压降及电流。

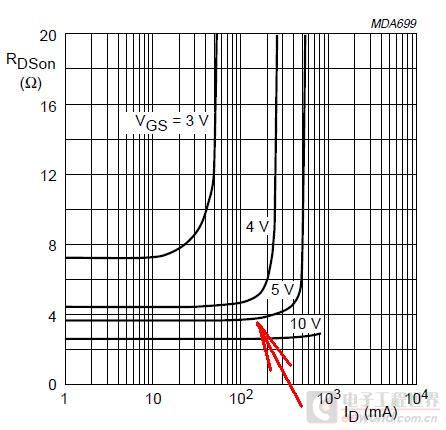

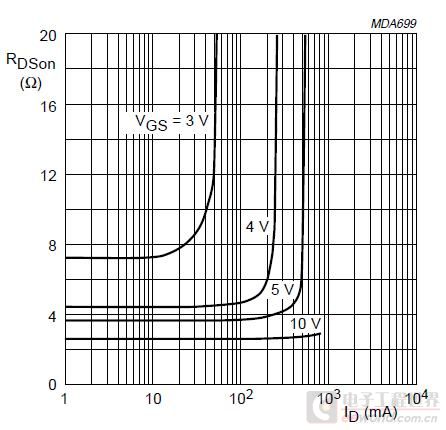

另外，其跨导比较小，最小仅80mS，而导通电压比较大，最大2.5V。这样一来，要管子充份导通(假定200mA)，门极电压至少2.5+0.2/0.08=5(V)。而你的门极驱动电压不到5V。管子因发热而损坏。
这仅是可能的原因之一。
