高通滤波器问题

2019-03-25 15:40发布

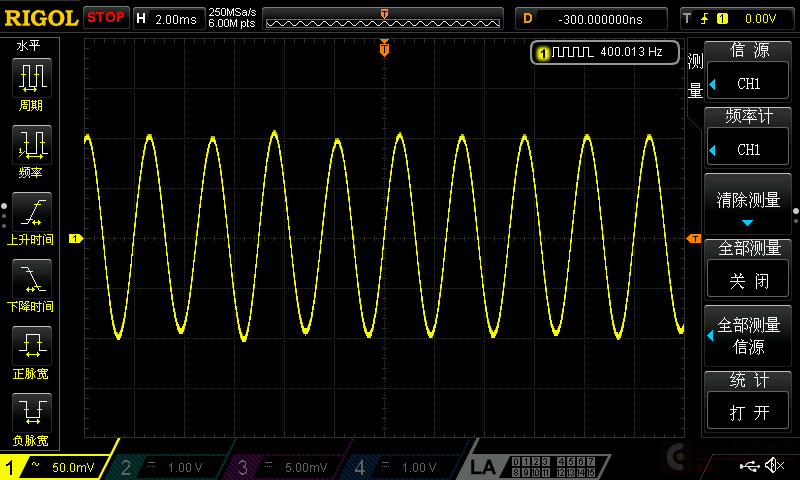

      设计一个截止频率为400Hz的高通滤波器,输入100mVrms,400Hz的正弦,输出如下:

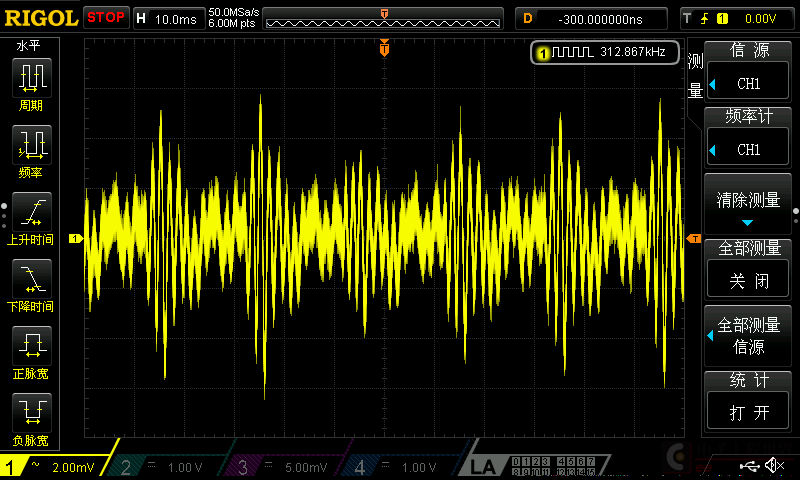

但是当其他参数不变,频率变为100Hz时,输出如下:

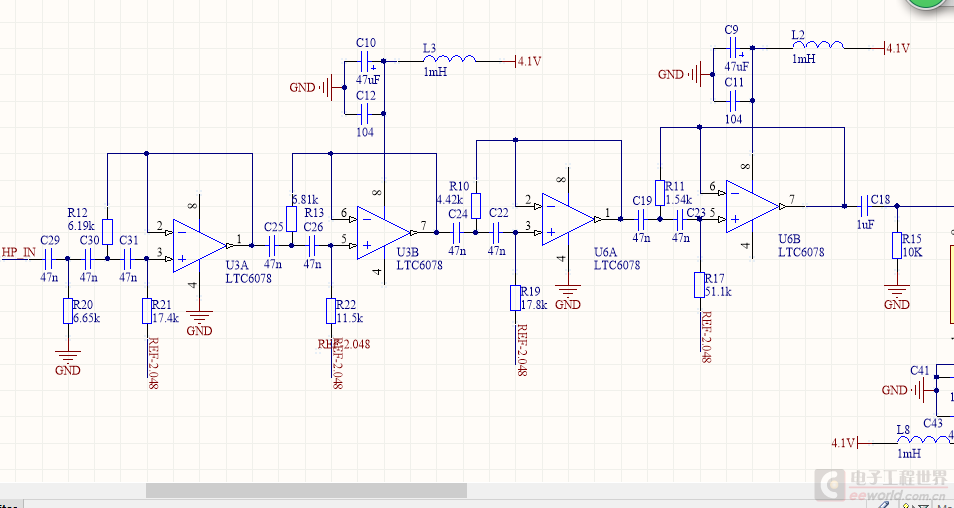

高通的电路图:

我想问下,为什么过高通之后,被滤掉的信号虽然变小了,但是变的很乱。这个应该怎样解决,因为我后面接的是AGC,这样的信号根本没法用。


此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
dontium
1楼-- · 2019-03-25 23:30
< 这是对的。

上个图,是50mV/格,下一图是2mV/格。它是底噪
RF-刘海石
2楼-- · 2019-03-26 00:25
就是被干掉的信号太多了,所以测试不出来了。。。
chunyang
3楼-- · 2019-03-26 02:37
楼主应一级级测量,注意保持电源干净。
