求解,负反馈运放一直输出电源电压,什么原因,如何解决
2019-03-25 15:40
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
模拟电子
7648
13
1567

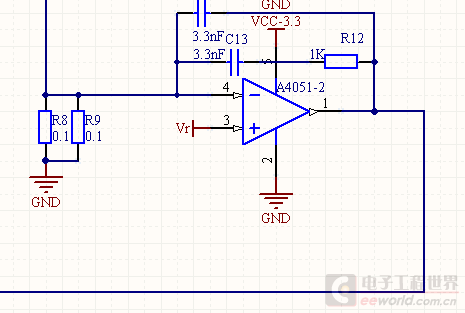

运放输出端连接到驱动IC的FB,控制输出电压,但电路上电后,运放始终输出3.3V 导致输出电压完全不对
把运放取消掉,输出电压正常,找不出运放电路哪里不对,求解!
此帖出自
小平头技术问答
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
13条回答
elvike
1楼-- · 2019-03-25 22:19
< 电路不全,不予评价,坐等大神
加载中...
pengbiao1210
2楼-- · 2019-03-26 03:00
elvike 发表于 2016-1-8 18:33
电路不全,不予评价,坐等大神
这应该跟其他电路没关系,就是空载时,4脚电压为零,运放怎么会输出电源电压呢
加载中...
littleshrimp
3楼-- · 2019-03-26 07:48
会不会是输入失调电压不断给电容充电导致的?你测量一下上电瞬间的VOUT变化试试
加载中...
pengbiao1210
4楼-- · 2019-03-26 09:04
精彩回答 2 元偷偷看……
加载中...
littleshrimp
5楼-- · 2019-03-26 09:14
不知道你用的什么放大器
如果把电容去掉
在没有反馈电阻的情况下
放大器的放大倍数会非常大
是不是一点点的输入失调电压都会让输出接近正电源轨
加载中...
chunyang
6楼-- · 2019-03-26 13:16
R8、R9那么小的阻值,无大电流输入时,反相输入等于对地短路,Vr大小不明,运放也仅有交流负反馈,直流就是个比较器,关键是你也不说清楚该电路的设计目的,电路图也不全……如此,你说你的电路哪里有对的地方?
加载中...
1
2
3
下一页
