其实你可以把VOUT和GND之间看成一个稳压二极管，VIN和VOUT之间看作一个电阻，这样这个电路就比较好理解了。只不过我觉得产生负参考电压的那个芯片的VIN应该接在+15V上（如果芯片能承受得了的话），如果芯片不能承受25V的电压，VIN最起码也应该接在一个正电压上或者串一个电阻接到+15V上。因为一般这样的VREF芯片都要求一个输入输出电压差，如果输入输出电压差太小的话，VREF一般都无法正常工作。

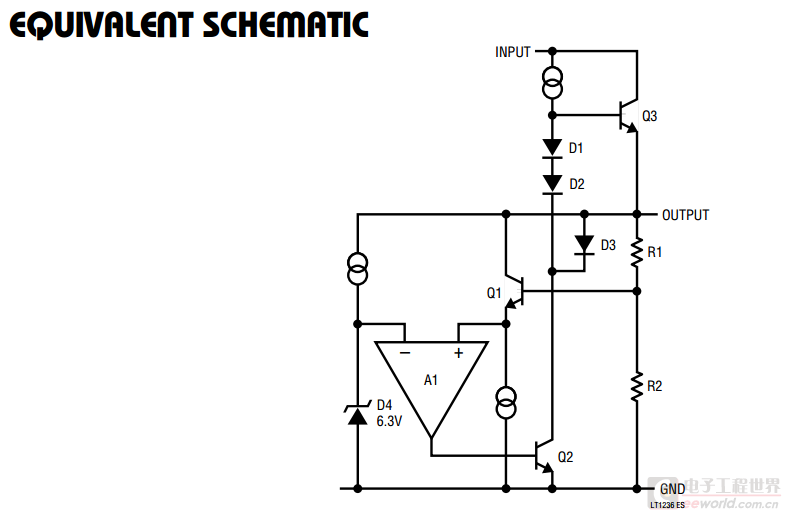

从这个IC的内部电路看，它是一个基准源，它既可以象串联调整型型稳压电源那样使用，也可以使用并联方式。

Q1是取样管，Q2是驱动管，但由于D3的存在，也可以当作分流管。当并联运用时，这一路起作用。

Q3作为调整管，当串联时，起调整作用。
