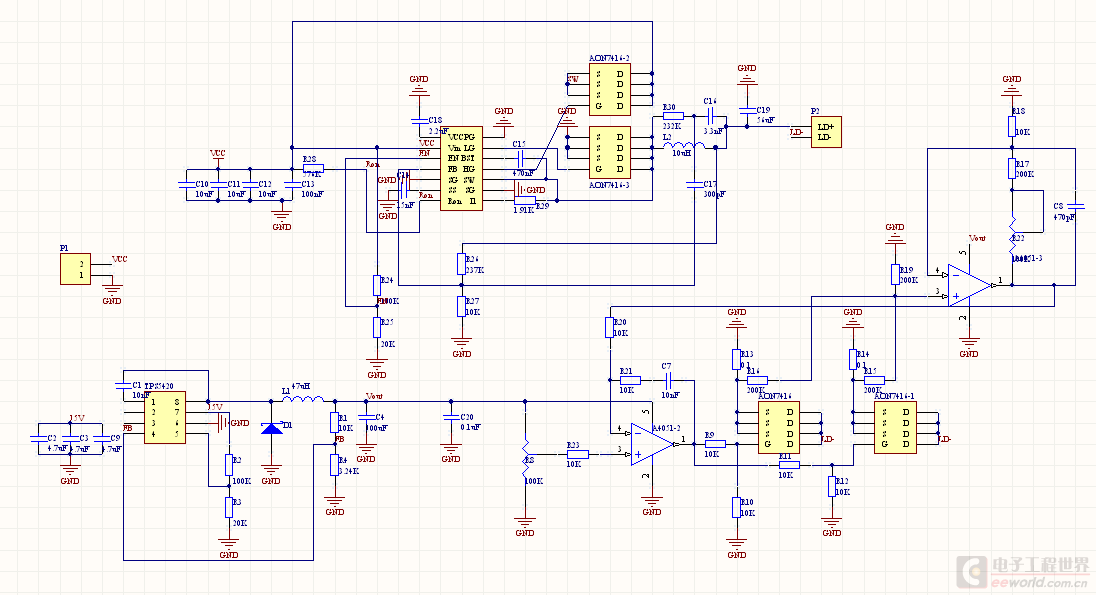

先提一下遇到的问题：随后附上电路原理图输入20-30V，输出15V，3A问题1：输出电压伴随输入电压变化，输入增加1V，输出增加0.1V，而datasheet明明说“当VIN变化时，为保持相对稳定的开关频率，LM3150自动调节与输入电压成反比的导通时间。”当并没有起到稳定电压的作用啊问题2：我固定输入电压24V，输出15.5V，当连接2.5A负载时，电路监测不到问题，同样的电路板，当我为了获得12.8V输出电压时，修改了几个电阻电容参数，搭上6A负载，测量发现对地电压有0.5V左右，MOS管压降有零点几V，发烫。设计电路之时，想法是LED流过1.5A时，压降为3.1V 所以4X4的LED，压降为12.4V 6A 加上采样电阻的0.1欧X3A所以按理说MOS压降应该不会这么大，请问是什么原因，原理图有么有问题
此帖出自小平头技术问答
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
1：我将万用表的负极接可调电源的输出负极，另一端接电路板地线，发现地线有0.5V左右的压降
2：拆掉反馈回路，让变阻器的输出电压直接连接在MOS的G，问题依旧，是不是说明反馈回路是正常的
3：电路中的输出基准电压取自变阻器，可变阻器在焊接上去的时候是100K，焊接上去怎么两端阻值变成10K了
4：电路完整时，电感有啸叫，但把反馈回路取消，电感就没有声音了，问题是反馈回路引起的啸叫吗
5：电感很烫，但流过的电流离最大电流还远呢，怎么回事
如果我不用MOS控制电流，直接让LED也就是P2 LD-跳过MOS接在功率电阻上，会出现可调电源慢慢输出设置的最大可输出电流，然后输出电压慢慢减小的情况

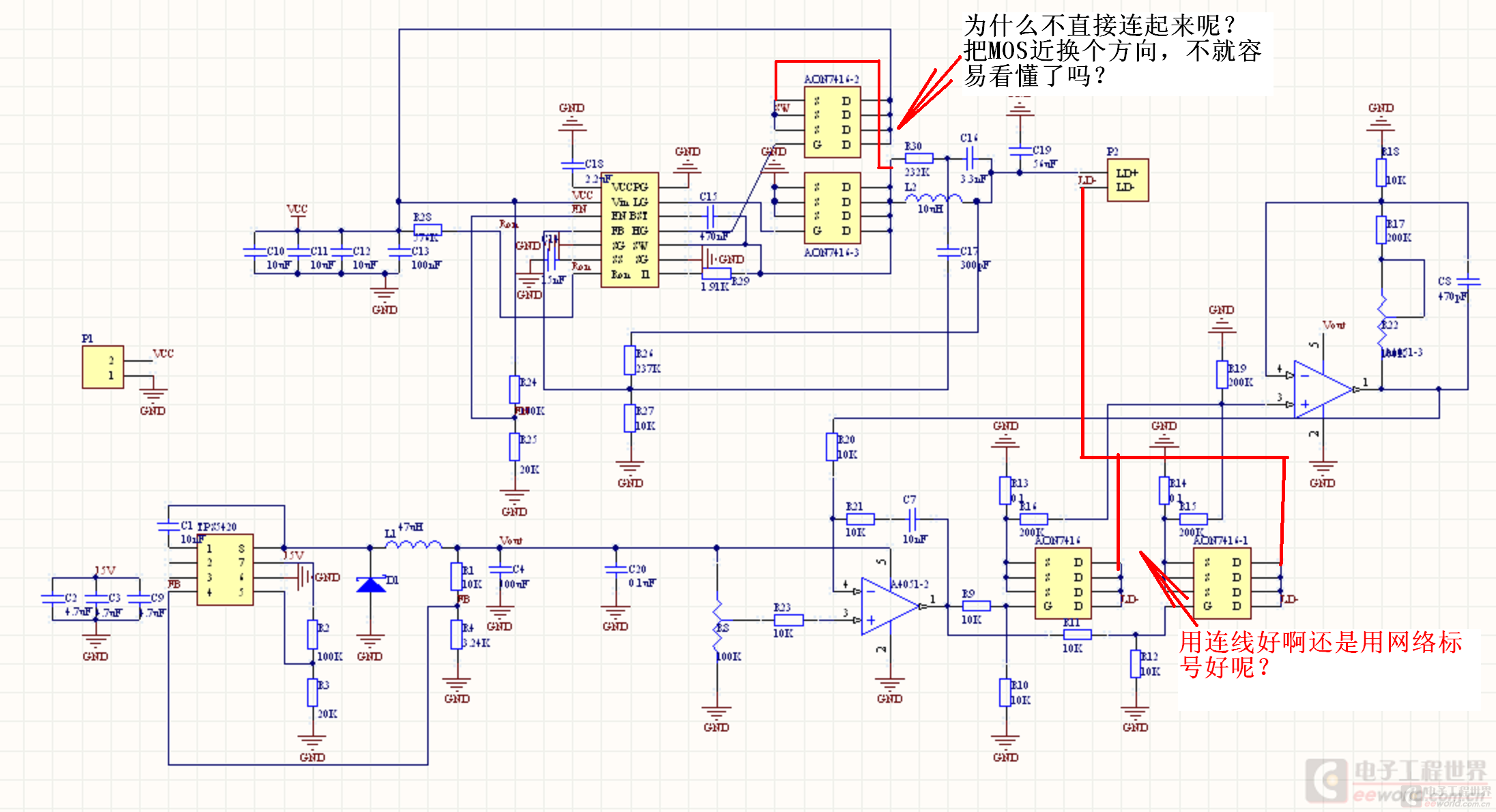

开始费了好大的劲，才看到有个SW网络标号，再找其它连接的地方，没找到。 -------那么简单的一条线不用，为什么要和别人捉迷藏呢？
再者，右下方那部分，也看不出是什么意思，

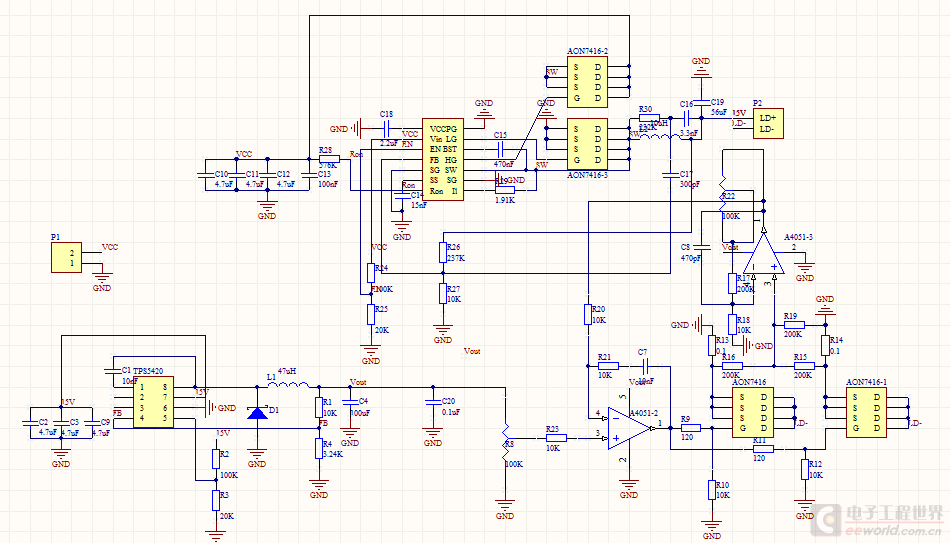

我改了下图，希望好看一点，右下角就是个反馈回路
比较一下，我的图容易看懂还是你的图容易看懂？
