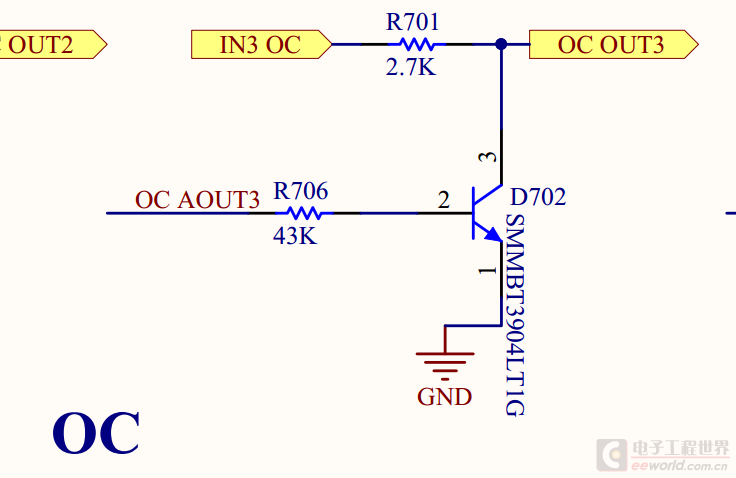

< 没见过这样驱动继电器的，那个2.7K电阻起到分压作用，它会限制外剖继电器的电压。

OC电路能驱动继电器么？

当然可以。而且是最适当的方式。

本帖最后由 flying510 于 2015-12-25 15:38 编辑

maychang 发表于 2015-12-25 13:28
OC电路能驱动继电器么？

当然可以。而且是最适当的方式。

你好，你的意思是OC不能驱动继电器，还是可以呢？我的电路是不是太简单了，那么我要怎样在这个电路上增加东西，使得他可以驱动继电器呢？

flying510 发表于 2015-12-25 15:37
你好，你的意思是OC不能驱动继电器，还是可以呢？我的电路是不是太简单了，那么我要怎样在这个电路上增加 ...

我在3楼的回复是“当然可以”。我认为此回复足够明确。

首帖你的电路，不是太简单了，是太复杂了。不必增加什么，只需要减少。
将首帖中R701用继电器绕组替换即可。当然，继电器绕组额定电压应与电源电压相符。继电器绕组两端应该并联续流二极管。
R706可能太大了，应该根据你的驱动电压和三极管需要的基极电流来计算。

驱动继电器时，要考虑它所需要的驱动电流，再换算到所需要三极管的基极电阻，并稍取小一些即可。
