想请教大神们几个关于锁相环的问题!!!

2019-03-25 15:43发布

1、最近在做从噪声中提取指定频率的音频信号,想到用锁相环做不知道是否能实现?
2、用的是CD4046锁相环,但是输入信号时正弦信号,而4046是数字锁相环,是否有影响?

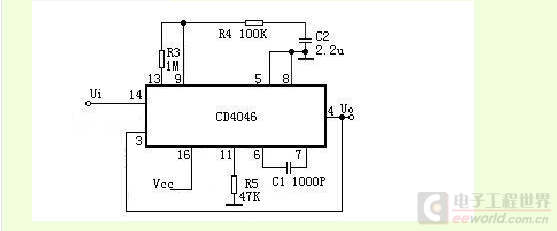

3、用的电路图:
捕获.PNG ,就是CD4046最简单的4046锁相电路,但输出是方波,是否对它进行低通滤波即可? 此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
maychang
1楼-- · 2019-03-25 17:30
< 用锁相环从从噪声中提取指定频率的音频信号?这个没听说过。从噪声中提取指定频率的音频信号应该是使用带通滤波吧?
121xiangqiankan
2楼-- · 2019-03-25 17:37
锁相放大器由信号通道、参考通道、相敏检波器以及输出电路组成,是一种对交变信号进行相敏检波的放大器。它利用和被测信号有相同频率和相位关系的参考信号作为比较基准,只对被测信号本身和那些与参考信号同频、同相的噪声分量有响应。所以它能大幅度抑制噪声信号,提取出有用信号。一般锁相放大器具有极高的放大倍数,若有辅助前置放大器,增益可达220dB,能检测极微弱信号交流输入、直流输出,其直流输出电压正比于输入信号幅度及被测信号与参考信号相位差。  由此可见,锁相放大器具有极强的抗噪声能力。它和一般的带通放大器不同,输出信号并不是输入信号的放大,而是把交流信号放大并变成相应的直流信号。
楚之珩
3楼-- · 2019-03-25 18:14
maychang 发表于 2014-8-10 11:13
用锁相环从从噪声中提取指定频率的音频信号?这个没听说过。从噪声中提取指定频率的音频信号应该是使用带通 ...

它不是能抑制噪声,捕捉频率范围内的信号么
楚之珩
4楼-- · 2019-03-25 19:33
121xiangqiankan 发表于 2014-8-10 11:22
锁相放大器由信号通道、参考通道、相敏检波器以及输出电路组成,是一种对交变信号进行相敏检波的放大器。它 ...

基本原理我知道,我现在得到的输出是方波,而且输入信号的幅值要求也不较大才会有输出,不能低于供电电压的二分之一,请问这正常么?
121xiangqiankan
5楼-- · 2019-03-26 00:24
楚之珩 发表于 2014-8-10 13:38
基本原理我知道,我现在得到的输出是方波,而且输入信号的幅值要求也不较大才会有输出,不能低于供电电压 ...

http://wenku.baidu.com/link?url=_OhGL_GLGO-iKon3wcIyrTxc9E5x8DORhF3_xLJ4T0dk8Nhtb1cHC-07Db4DU2go8n5I1yNWxs0MptZF70J9VKdEKnZlrm2P6e9oXiQD_QW可以看下这个链接,希望对你有帮助
maychang
6楼-- · 2019-03-26 06:22
 精彩回答 2  元偷偷看……
