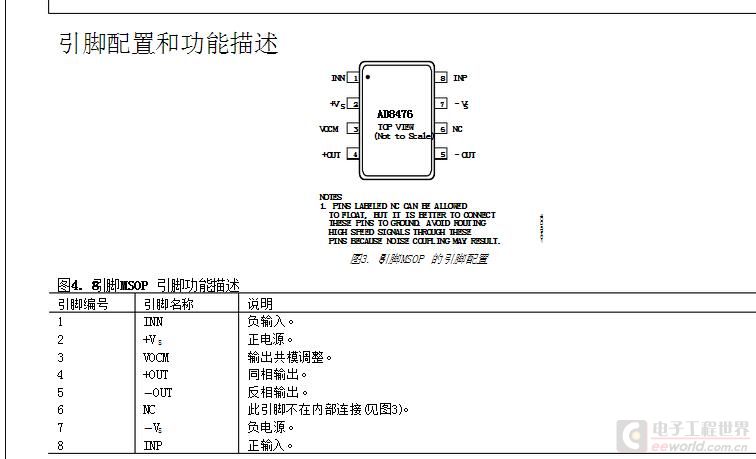

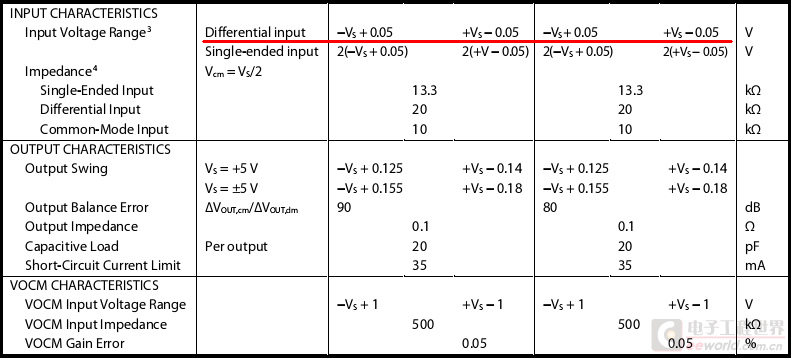

注意需要满足这些条件。

chunyang 发表于 2015-12-16 23:29
做不到，必须用正负电源供电。或者，用变压器耦合。

经过仿真是可行的，看看我贴上来的图

maychang 发表于 2015-12-17 10:19
注意需要满足这些条件。

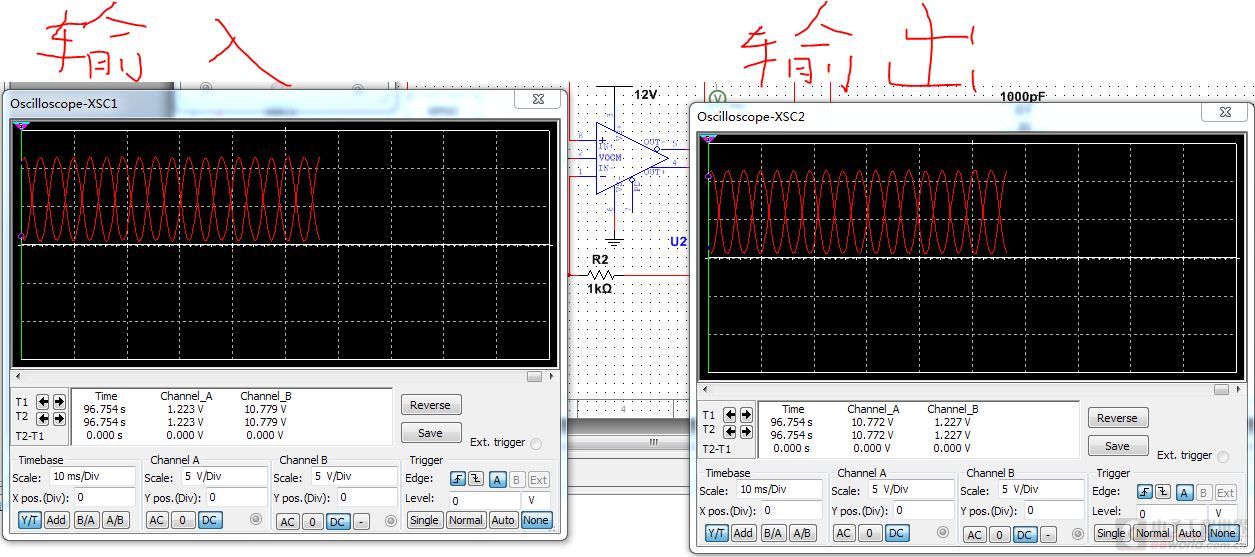

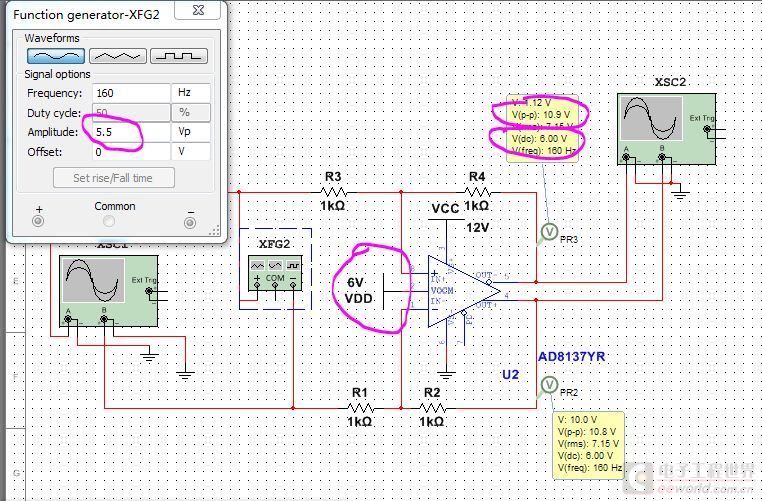

图一紫 {MOD}笔是关键数据，证明是可行的；图2 是输入输出波形，前辈，您看看还有什么问题？？

徐家二少 发表于 2015-12-17 13:03
图一紫 {MOD}笔是关键数据，证明是可行的；图2 是输入输出波形，前辈，您看看还有什么问题？？

仿真可作不得准。
仿真结果，完全建立在器件模型上。如果模型建立得不对，仿真结果可能与实际相差很大。

maychang 发表于 2015-12-17 13:54
仿真可作不得准。
仿真结果，完全建立在器件模型上。如果模型建立得不对，仿真结果可能与实际相差很大。

这个不是我自己建的，是multisim自带的库，并且我还下载了AD自带的仿真软件，待会儿我就截图展示出来，这两个软件仿真的结果一致
