< 是不是稳定Q21基极电压的。

这图还真得看不懂，请楼下讲解一下。

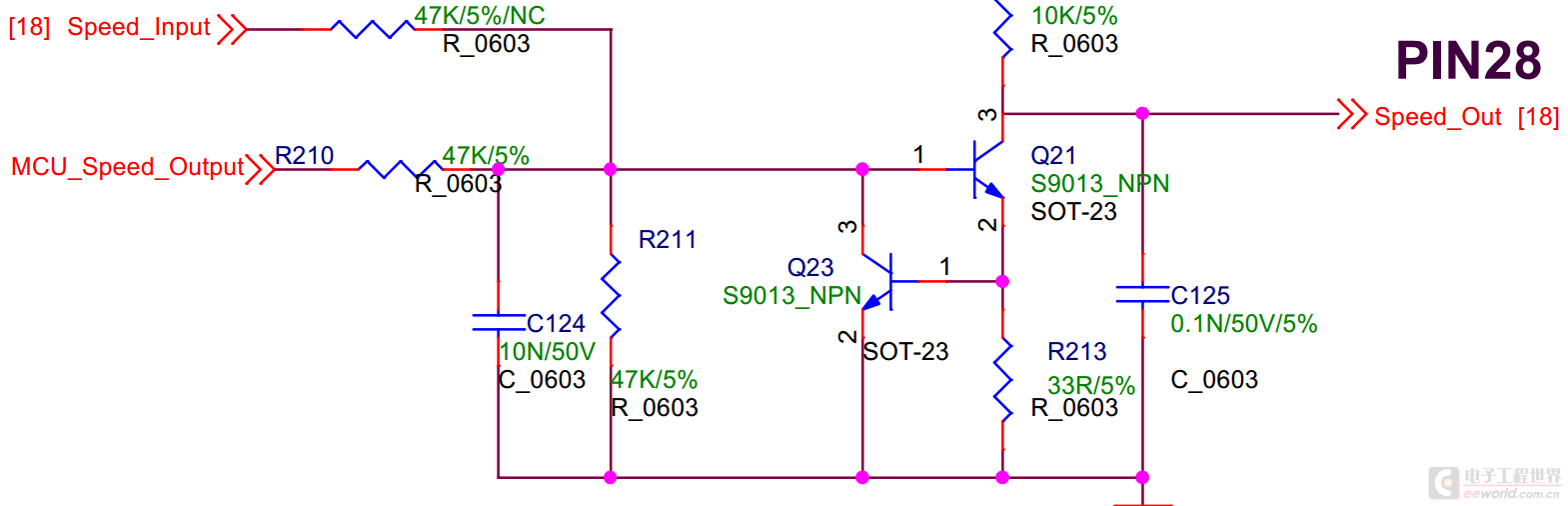

Q21是放大车速信号，可能是去驱动转速表之类的负载，Q23构成负反馈电路，作用是稳定Q21的基极电压。MCU_speed_out是车速输出应该到CPU.

Q23和R213构成过流保护电路，保护Q21，不过没什么意义，因为这不是功率放大电路，不会出现过流的。

科学电磁炮 发表于 2015-12-4 15:07
Q23和R213构成过流保护电路，保护Q21，不过没什么意义，因为这不是功率放大电路，不会出现过流的。

我也这么看。
该电路除非Speed Out端电流倒灌，否则不可能出现过流。
故而Q23是多余的设计。
