2019-03-25 15:48发布
maychang 发表于 2015-11-5 17:31 R7是双极型三极管2N5551集电极负载电阻。 当Q7关断时，R7两端电压为零，P沟MOS管也关断。 Q7饱和导通时， ...
qwqwqw2088 发表于 2015-11-5 17:28 这是一个想用三极管驱动mos电路但 C7没有必要 MOS直接连接一个4007是做什么 所问的三个电阻R2作为mos管 ...
iiove006 发表于 2015-11-6 10:34 M7是输出保护，是不是把R7和R2对调一下较好一点
qwqwqw2088 发表于 2015-11-6 11:16 要根据供电电压和mos管的驱动电阻是多大
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 iiove006 的问题《mos管开关电路应用》','https://www.xiaopingtou.net/q-17825.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}

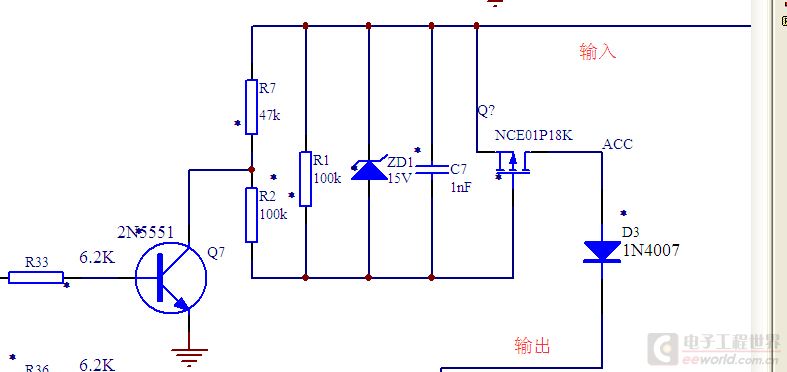

当Q7关断时，R7两端电压为零，P沟MOS管也关断。
Q7饱和导通时，R7两端电压约略等于电源电压，R1R2对R7两端电压分压，R1上电压使得P沟MOS管导通。
因此该电路R1R2数值与电源电压有关。
此电路还可以设计得更简单一些。
什么设计更实用一点呢，
M7是输出保护，是不是把R7和R2对调一下较好一点
要根据供电电压和mos管的驱动电阻是多大
电压48V左右，电流1-3A
