电源指示灯部分分压电阻的阻值计算
2019-03-25 15:49
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
模拟电子
5158
11
1237

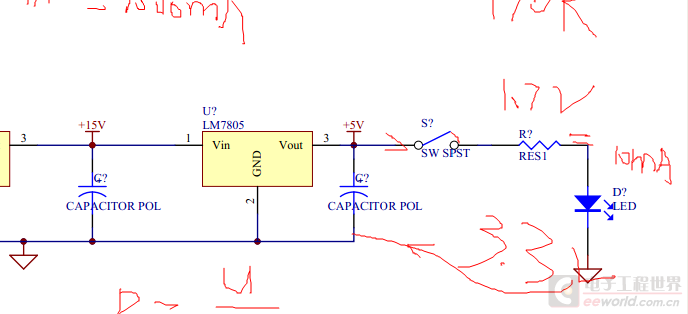

电源指示灯部分分压电阻的阻值计算以前一直没有认真关注过这个阻值应该如何选取 听老师一席话,有些疑惑,下图是老师讲课的截图
我以前的思路是,普通二极管的管压降一般为0.7v,0Ω就算是发光二极管也有自己的管压降,所以在计算的时候分压电阻的电压令其为4.7V 10mA电流 故分压电阻为47
Ω,听了老师的课,感觉自己对这部分的掌握不是很清晰,请大神赐教
此帖出自
小平头技术问答
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
晓寒
1楼-- · 2019-03-25 23:19
<
加载中...
maychang
2楼-- · 2019-03-26 00:43
精彩回答 2 元偷偷看……
加载中...
tianshuihu
3楼-- · 2019-03-26 03:27
赞楼上
我曾试着在1.8V电源上加指示灯,最终红灯用的是2.4Ω的限流电阻(10Ω只是微亮),蓝灯即使不加限流电阻都点不亮
加载中...
jishuaihu
4楼-- · 2019-03-26 03:49
顶三楼的,不再赘述
加载中...
qwqwqw2088
5楼-- · 2019-03-26 04:20
楼主的理解错在普通二极管的管压降一般为0.7v应用于发光二极管,,,,
发光二极管根据颜 {MOD}不同,使用不同材料如红光二极管用铝砷化镓,不同材料,导通压降就不一样了。
加载中...
dontium
6楼-- · 2019-03-26 08:02
那个应称作限流电阻,而非分压电阻
加载中...
