关于三极管基极和放射极之间电阻的提问
2019-03-25 15:50
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
模拟电子
21152
3
1109

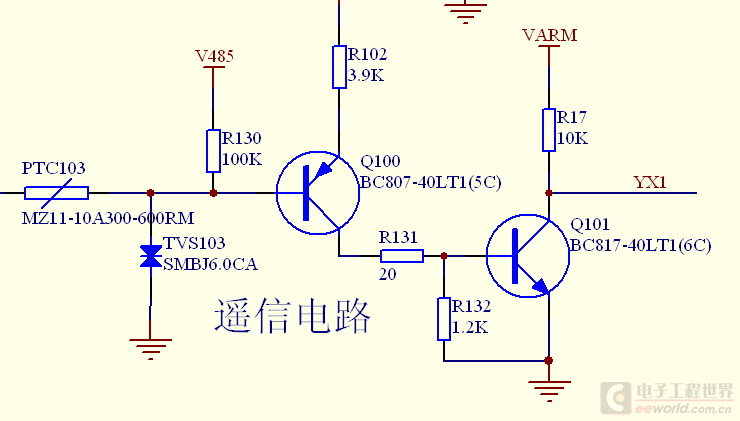

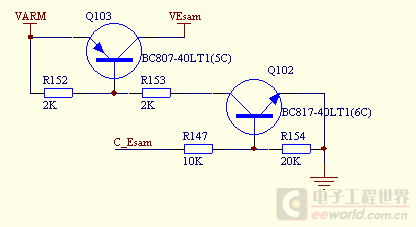

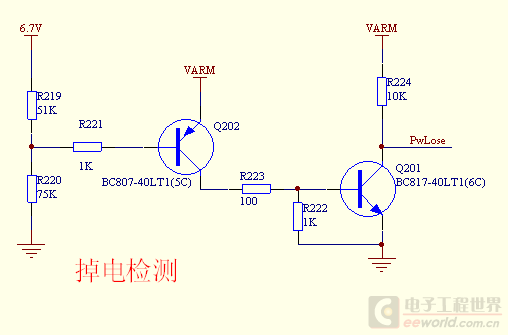

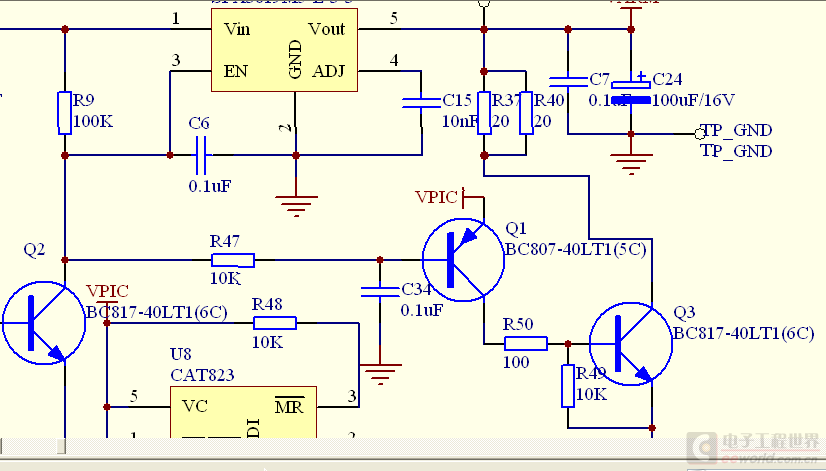

以前对三极管电路接触的很少,最近看到很多电路图里面的三极管基极和放射极之间都接了个电阻,我不知道这样接电阻有什么好处,还有这个电阻的取值又是怎么确定的呢?希望知道的大神们帮忙解释一下,电路图如下:
此帖出自
小平头技术问答
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
maychang
1楼-- · 2019-03-25 23:59
精彩回答 2 元偷偷看……
加载中...
dontium
2楼-- · 2019-03-26 04:20
除以上作用外,最关键的是,因为CB之间都会有穿透电流,这个电流的大小与工艺等有关,它是随温度急剧增大的(指数关系),当在低温场合,现在的三极管工艺基本把Icbo做得足够小,电路中可以不考虑它。但是,当温度升高后,它的影响就大了,以至于电路无法工作的程度。
增加基极的并联电阻,
目的为了旁路掉Icbo
这样做,对于工作温度范围较宽的场合下效果非常明显。
加载中...
maychang
3楼-- · 2019-03-26 08:42
dontium说得对。
现在的材料和工艺,Icbo已经很小,往往可以忽略。但早期的三极管,Icbo比今天的管子大得多,没有此电阻根本无法工作。曾经遇到过这样的事情:冬天在室内调整好收音机,拿到外面就不响了,因为是冬天,室外温度比室内低不少。用万用表量,室内1.5mA,室外0.3mA。
