问号处接到哪里去了？右边是个什么电路？

另外，非常怀疑30Hz这个数值，和2us脉宽对不上。30kHz还有可能。

图不完整，左端输出什么取决于控制输入的信号，控制信号应接在控制极栅极的。
如2楼所问问号处接到哪里去了？

qwqwqw2088 发表于 2015-10-13 18:03
图不完整，左端输出什么取决于控制输入的信号，控制信号应接在控制极栅极的。
如2楼所问问号处接到哪里去 ...

问号处是100v直流,由boost升压得到,r4上面那个连接点为pwm信号,控制mos管导通的,我说的30hz,高电平2us就是pwm的参数
额,可能没说清楚..

maychang 发表于 2015-10-13 17:09
问号处接到哪里去了？右边是个什么电路？

另外，非常怀疑30Hz这个数值，和2us脉宽对不上。30kHz还有可 ...

大神,我好像记得你回过我别的帖子,最近在学电路这一块知识,感觉定量计算上还是没入门

dlcnight 发表于 2015-10-13 21:09
问号处是100v直流,由boost升压得到,r4上面那个连接点为pwm信号,控制mos管导通的,我说的30hz,高电平2us就 ...

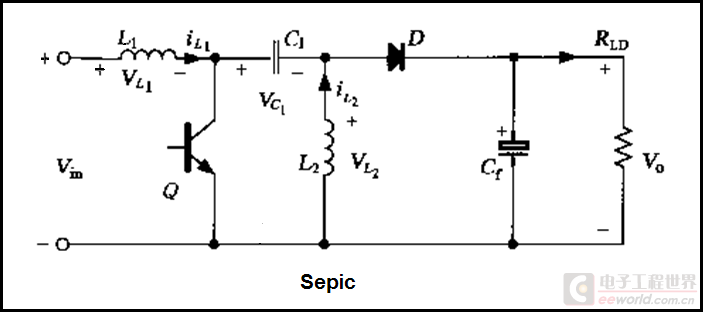

这是Sepic变换器主电路。
与你贴出来的电路有些相似，但并不是相同。
