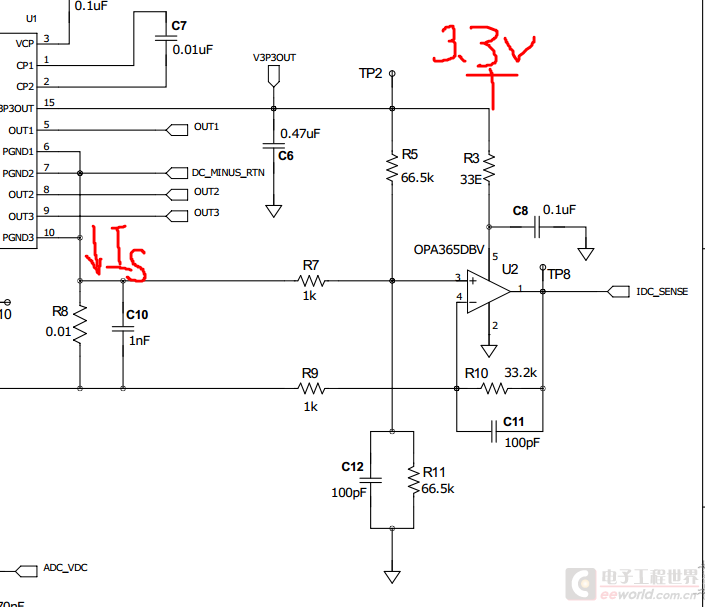

下图是DRV8313电机驱动评估板原理图的一部分，但是检测电流的部分不明白，具体是怎么推算出来的运放输出与采样电阻流过电流的关系的？ 如果图不清晰，请看附件
DRV8313EVM_SCH.pdf
(72.24 KB, 下载次数: 80)
2015-10-11 17:17 上传
点击文件名下载附件
此帖出自小平头技术问答
DRV8313EVM_SCH.pdf
(72.24 KB, 下载次数: 80)
2015-10-11 17:17 上传
点击文件名下载附件
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
不要完全相信仿真的电路，要学会自己分析电路才行。我还曾经见过仿真软件猜出了设计者的类似意图，即使电路有错也按照设计者意图去输出，但结果是不完全稳定的。所以学会分析才是最重要的。即然已经知道了是运算放大器的应用，就去查找运算放大器相关应用电路，然后分析，最后得到结论才是正路。给你推荐一本书《运算放大器应用技术手册》，ADI工程师编写的，很好的一本书。
十分感谢~铭记在心
确实是一个同相放大器，但是有两个66.5K的电阻分压加在同相端（1.65V），我就不知道怎么分析了？这里有很多电容，这是滤波的缘故吗？
请问，您公式中的Rs是什麽意思？(R8)
