像下图所示的电路,R1的作用是什么呢? IC输出一个电流,给MCU,转换成电压,被MCU识别,
我想问这个MCU得AD输入引脚是高阻态状态吗?有很大的内阻,相当于断路?
那为啥还要加R1呢?本身就有很大内部电阻了,为啥还需要串联一个电阻呢
可以起到保护作用,如果右侧有对地电容还可以起到滤波作用。
如果还没有想明白,那就看看手册。

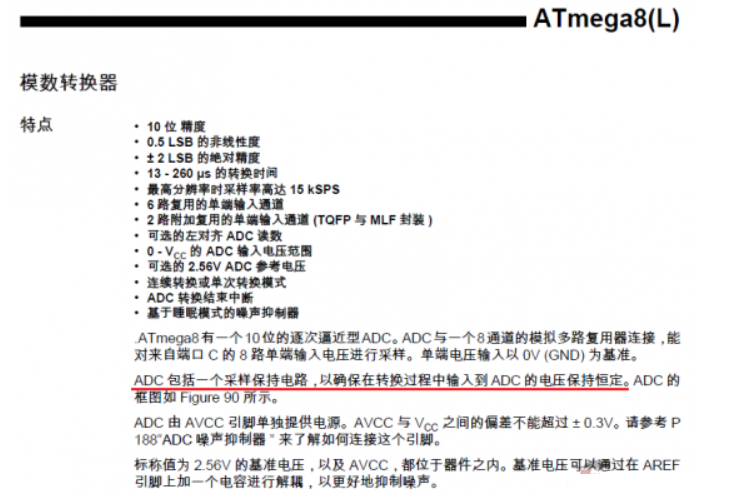

下面是Atmega8单片机说明书中AD转换部分截图。
第一幅图片中说 “ADC包括一个采样保持电路”。
第二幅图片,红 {MOD}部分说 “必须通过一个串联电阻驱动……”。蓝 {MOD}部分说这个电阻应该小于10千欧。
ADC引脚内部有采样-保持电路。采样-保持电路在采样阶段需要输入电流(为电容充电或者放电),当然不能是高阻态。在保持阶段(也就是AD转换阶段),是高阻态。
一般都会考虑输入短路风险,串个电阻保险点
而且ADC内部没有钳位的话不串个电阻很容易导致MCU损坏
电阻的选择一般也会考虑输入电流的限制
如果搭配ADC外部电容的话也可以起到滤波作用(LPF)
作为标准的输入ADC设计,只要是外电路的“信号”就需要有保护措施,不限于仅仅是一个串联电阻。
当然,以上大老都说的对,这个电阻不可能大于1K,建议至少几十欧姆到200欧姆。
最多设置5个标签!
可以起到保护作用,如果右侧有对地电容还可以起到滤波作用。
如果还没有想明白,那就看看手册。
下面是Atmega8单片机说明书中AD转换部分截图。
第一幅图片中说 “ADC包括一个采样保持电路”。
第二幅图片,红 {MOD}部分说 “必须通过一个串联电阻驱动……”。蓝 {MOD}部分说这个电阻应该小于10千欧。
ADC引脚内部有采样-保持电路。采样-保持电路在采样阶段需要输入电流(为电容充电或者放电),当然不能是高阻态。在保持阶段(也就是AD转换阶段),是高阻态。
作为标准的输入ADC设计,只要是外电路的“信号”就需要有保护措施,不限于仅仅是一个串联电阻。
当然,以上大老都说的对,这个电阻不可能大于1K,建议至少几十欧姆到200欧姆。
