这个二极管是起保护作用的吗？

2019-03-25 15:57发布

1562 2

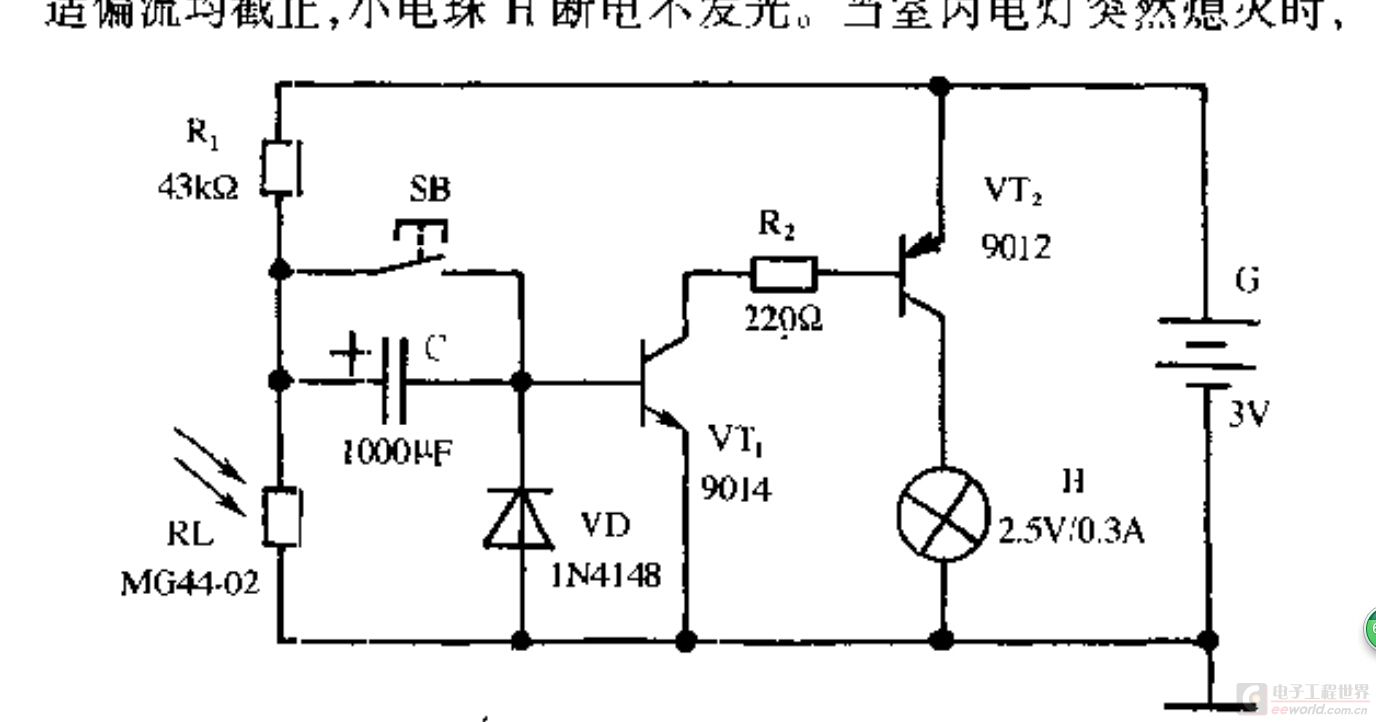

如图。请问大神，这个二极管是起保护作用的吗？
防止电源反接烧坏管子是吗？谢谢！

此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

2条回答

1楼-- · 2019-03-26 01:35

< 二极管VD与三极管VT1发射结反并联，使得电容C中交流成份也可以使B动作：半周期由VT1发射结通过，半周期由VD通过。如果没有Vd，那么C中不能反向通过电流，无法放电。

2楼-- · 2019-03-26 05:00

谢谢张老师，我明白了。
