这个PNP三极管怎么选

2019-03-25 16:50发布

站内问答 / 模拟电子
1068 2 1688
我看铃木雅臣的《晶体管电路设计》（下）第12章的降压型电源电路，如下：

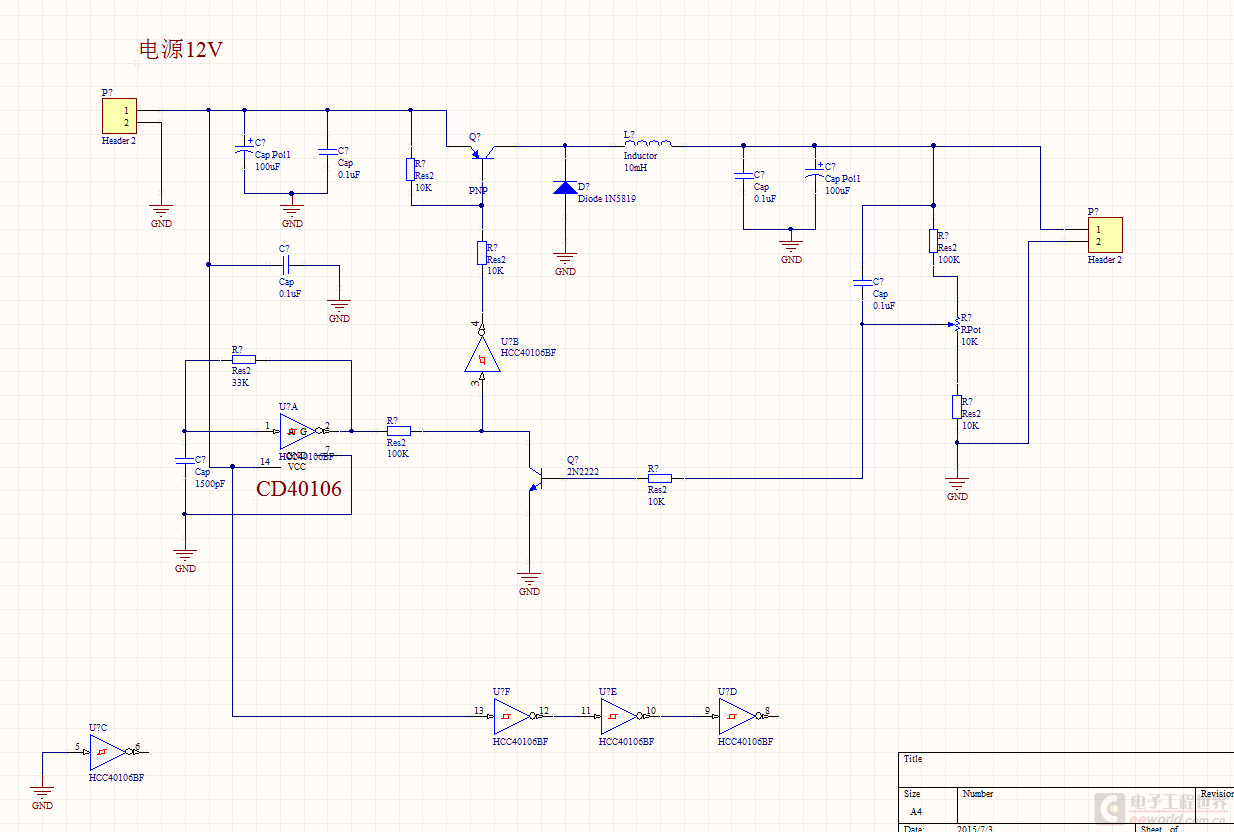

我想搭个电路试验一下：
有几个问题
1.我只有12V开关电源，没有15V的。请问用12V电源可以吗？
2.图中的IC我想用CD40106,NPN用2N2222，二极管用1N5819，应该没什么问题吧？
3.图中的PNP三极管怎么选呢？似乎要求比较高。请大神推荐一款常用的，我准备在淘宝上买。
谢谢！
书上说开关管应该选择稳态集电极电流的最大额定值大于21mA,瞬态集电极最大额定值大于210mA的器件。
集电极和发射极电压的最大额定值大于15.3V的晶体管。
请高手给推荐一个。



此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
dontium
1楼-- · 2019-03-25 20:19
< 1、这是一BUCK型开关电源。开关电源对输入电源是有一个范围的，并不是固定的。只要管子的耐压允许、占空比可控，可以提高或降低输入电压。
从使用的电路来看，40106要承受输入电压，有同型号的40106有不同的耐压标准，最大到25V。
2、管子的应用，要考虑负载情况的。
3、如果楼主还不会设计，建议照搬别人的设计参数。

如果楼主要真正掌握这个技术，需要学相关知识。

如果楼主仅想自己做个电源欣赏一下，建议楼找个IC来做。
maychang
2楼-- · 2019-03-26 01:11
楼主好像也在另一个网站发过相同的帖子。
我在那里说过“向铃木雅臣学开关电源，是误入歧途”。

非常糟糕的设计。
