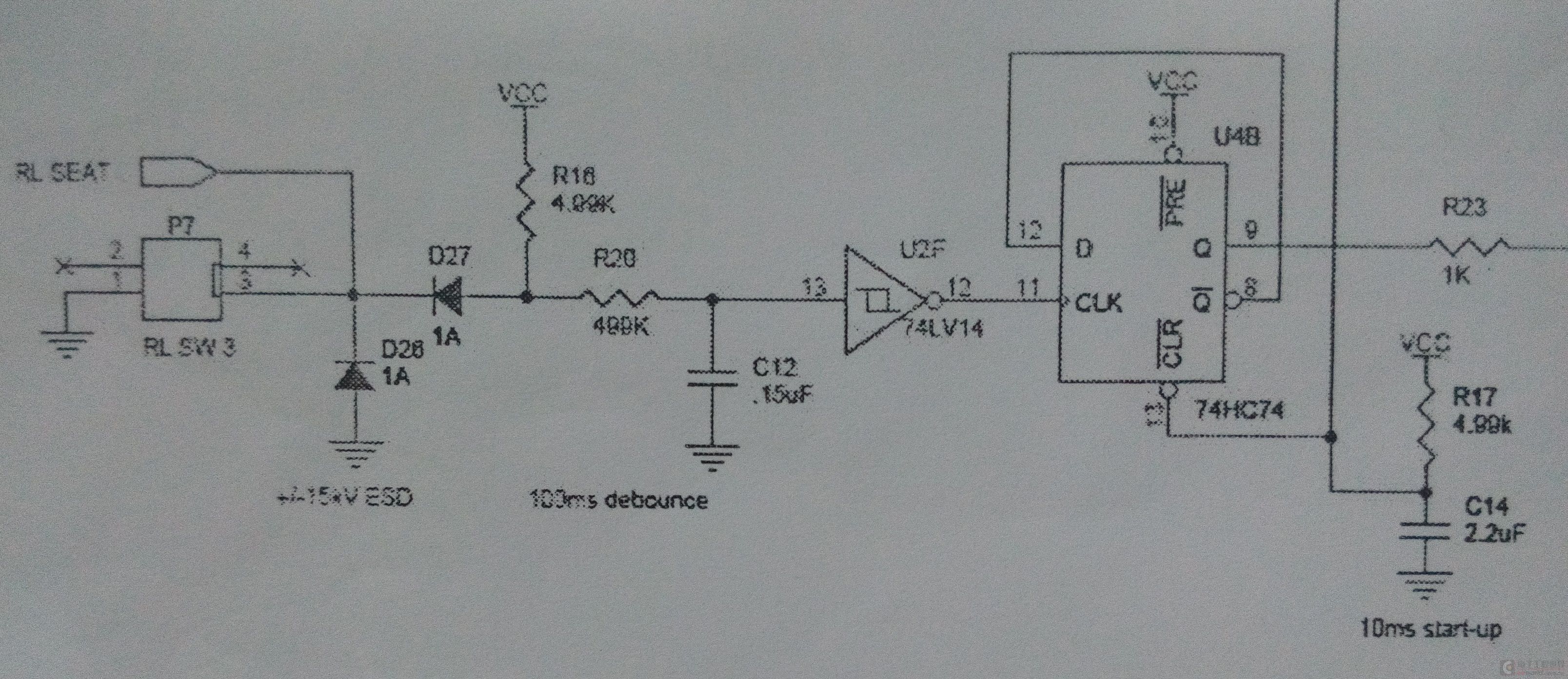

< 上电时C12两端电压很低，施密特触发器输入为低电平，所以输出为高电平，即输出由低变高。而74HC74为上升沿触发。

maychang 发表于 2015-6-17 19:30
上电时C12两端电压很低，施密特触发器输入为低电平，所以输出为高电平，即输出由低变高。而74HC74为上升沿 ...

如果不是中断，而是电源直接上电，D触发器也会被触发？

喜鹊王子 发表于 2015-6-17 19:34
如果不是中断，而是电源直接上电，D触发器也会被触发？

应该是，不妨试试看。
不过，电源直接上电，触发器初始状态不大好说。

此贴怎么又重发一遍？

       D触发器被触发当然是因为施密特触发器U2F输出了一个上升沿脉冲，而要U2F输出上升沿脉冲则其输入管脚13的电压要有一个由高变为低的过程，VDD电源的中断恰好满足这一条件（即电容C12放电过程）。       此外在不断电的情况下，按键P7也可以实现这一条件(按下按键P7,可使C12放电）。
