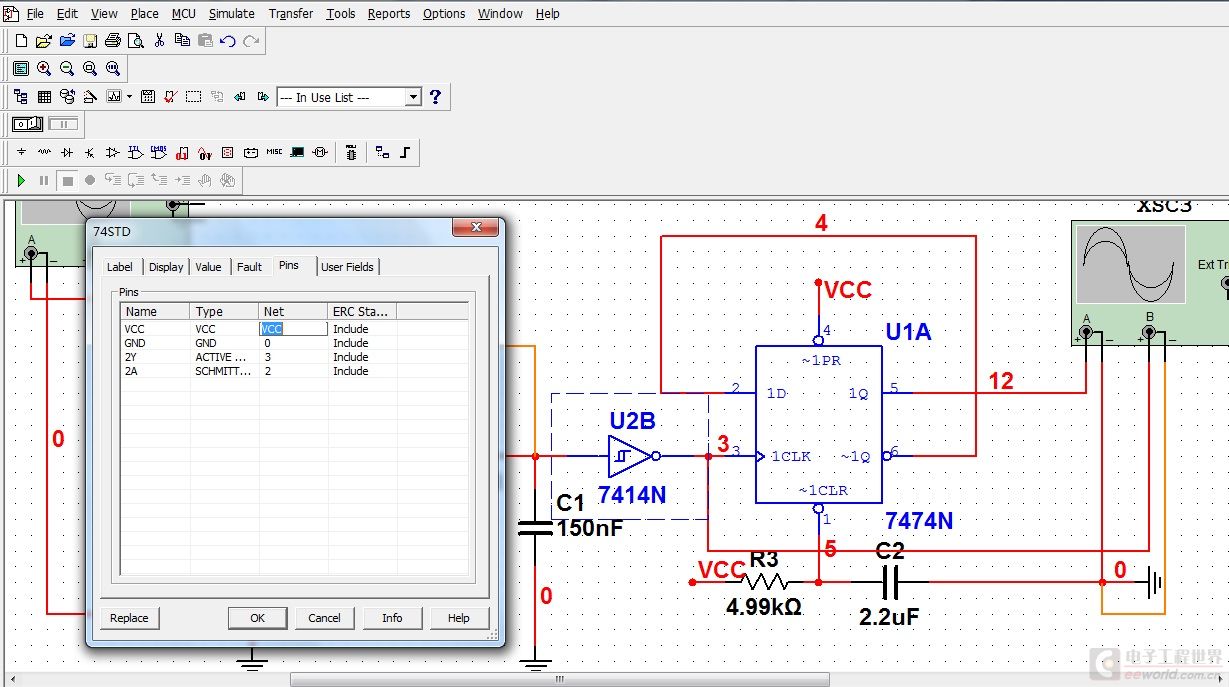

< multisim仿真时，图中7414N施密特反相器的供电端和接地端默认是隐藏的，但是将该芯片的供电端改成自己想要接的net后（如图中弹出的窗口），跟不改之前仿真结果没啥区别。甚至尝试将7414N供电端对应的net改为0，net0在电路上是接地的，这样，照样正常输出。按道理说这时7414N应该无法工作才对。
是不是无论怎样改芯片供电或者接地端的net，multisim都默认这些芯片正常工作。

隐藏在器件属性中，可以在Pins里面改隐藏管脚。
如果能仿真，说明使用的器件库默认是隐藏的，可以不用接。

一般这些74系列的器件是隐藏的，不显示接地和电源的。TTL默认电源连接了VCC，地连接了GND。MOS电路默认电源VEE，地是VSS。

我把芯片供电端在器件属性中改为连到接地的net，芯片照样正常工作啊，感觉好奇怪。

喜鹊王子 发表于 2015-6-18 08:37
由于我的电路中有其他net也是VCC，这里TTL默认电源的VCC与我电路中的VCC是啥关系呢？

这种关系不是猜的。
要看所用器件的资料介绍，确定是电源电压的，是可以直接相连，和普通电路一样。
