在线等，如何改动图中电路，可以滤出700~800HZ的正弦波！！！

2019-03-25 16:52发布

19863 4

  在线等，请问各位大神如何改动图中的电路可以使其输出正弦波（波形范围700~800hz）
  条件，用555发生器产生方波，然后用后从方波中提取出正弦波，输入电压5V直流。

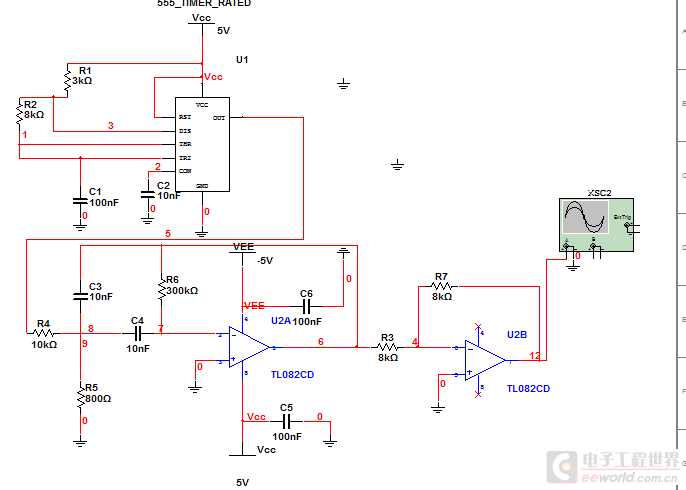

  这是我们设计的电路

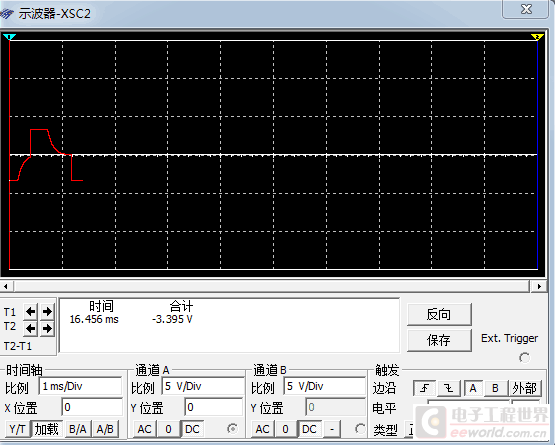

但是我们小组不知道问题出在哪里，用这个电路在电脑上模拟的时候出来的模拟波形是这个

麻烦会的大神不惜赐教，能够指点我们，谢谢了~~~~！！！！
此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

4条回答

1楼-- · 2019-03-25 19:29

< 太复杂。仅留下555电路，OUT端用LC电路滤出需要的谐波，既简单效果又好。

2楼-- · 2019-03-25 22:58

精彩回答 2 元偷偷看……

3楼-- · 2019-03-26 01:31

使用WEBENCH设计，进入后找到“滤波器”选卡，输入限定条件，一下子就出来了结果。

http://www.ti.com/lsds/ti/analog/webench/overview.page

4楼-- · 2019-03-26 01:32

出现楼主仿真的波形，可能是第一级运放的增益太大的原因。
