做一个电路，前面用 运放产生参考电压 和 对输入采样啥的就不说了。
因为直接到 lm393上看到的数值是对的。
现在很奇怪的问题是这样的：
就是 两个比较器 没一个正常的。
不管 正输入和负输入谁高谁低，1-4脚端的输出恒定为高，5-8脚侧的输出恒定为低
电路很简单，就是基本 上下限比较电路
此帖出自小平头技术问答
因为直接到 lm393上看到的数值是对的。
现在很奇怪的问题是这样的：
就是 两个比较器 没一个正常的。
不管 正输入和负输入谁高谁低，1-4脚端的输出恒定为高，5-8脚侧的输出恒定为低
电路很简单，就是基本 上下限比较电路
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
有点不淡定刚刚
393是2比较器，339是4比较器。
所以，楼主 " 1-4脚端的输出 " 到底指的什么，不明确。

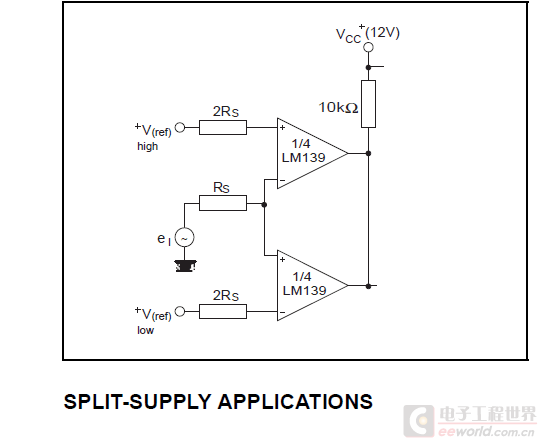

那啥，放心，虽然这图是139的（即339）
但我看的是393的pin不会错的

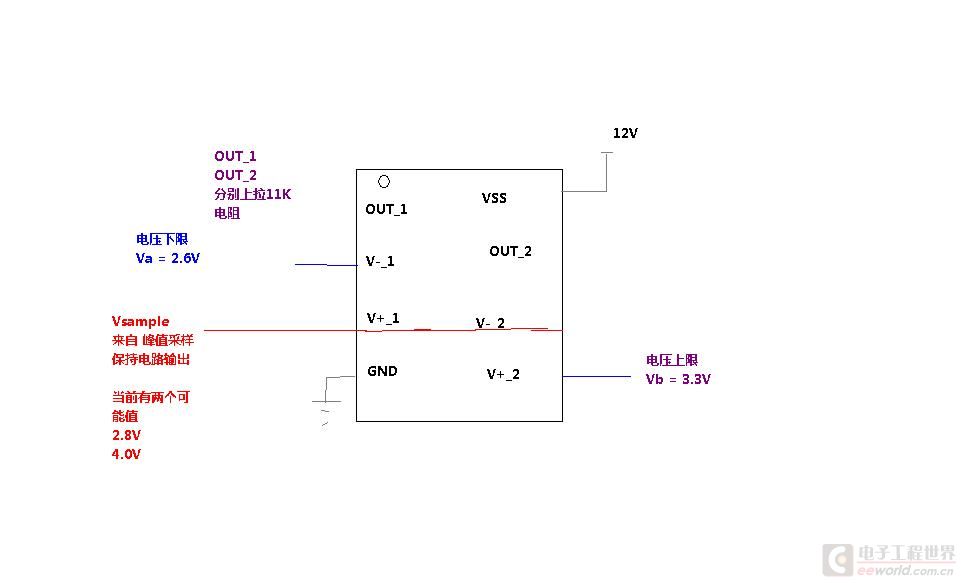

具体看第二个图吧
第二个图呢，我没把两个输出连一起，因为我想单独看看每个比较器是否正常
参考4楼图的封装，及参考1楼图的连接，
楼主说的 “ 5-8脚侧的输出恒定为低 ” ，5脚为一输入端，8脚为电源端，5~8脚电压是恒定的，倒是正常现象。
而1脚为输出，4脚为地，它的电压为定值却有点问题。
一般情况下，这个比较器只要电路正确，就可以正常工作，因为它的电路很简单。
楼主应该检查一下焊接有没有问题，
