maychang 发表于 2015-5-24 19:01
此图静态工作点已经给定，不必计算。而且此图静态工作点只需要保证上电后三极管处于放大区即可，不必准确。
动态(已经产生振荡)的工作点，与振荡的强度有关，多半工作于丙类状态。

事情是这样的。因为大家都用的差不多的电路，都是出自于一个模版，我想做一点改进方案方面的研究，目前想做一个功率放大级，一个输出滤波级，准备用Multisim仿真出结果，但是multisim库里面并没有s9018这个管子，我就寻思着找管子替代，但是换了管子却怎么也调不出来了（顺便说一下我调的思路，就是调整基极偏置电阻使调整IB间接调整IC使满足静态工作点思路有木有问题啊。。还有。我肯定是上课木有听讲。）

原“模板”仅使用一支三极管，振荡器直接输出到天线，同时振荡器受话筒输出调制(原帖说是调频，实际上调幅和调频同时存在)。
如果再加一支管子作功率放大，那么振荡器的负载不是天线而是功率放大器的输入端。相对来说，振荡器的负载较轻而且稳定，这样容易保证频率的稳定性，振荡器不容易停振。这种电路通常称为主振放大式，性能比单管兼做好几项工作的要好。

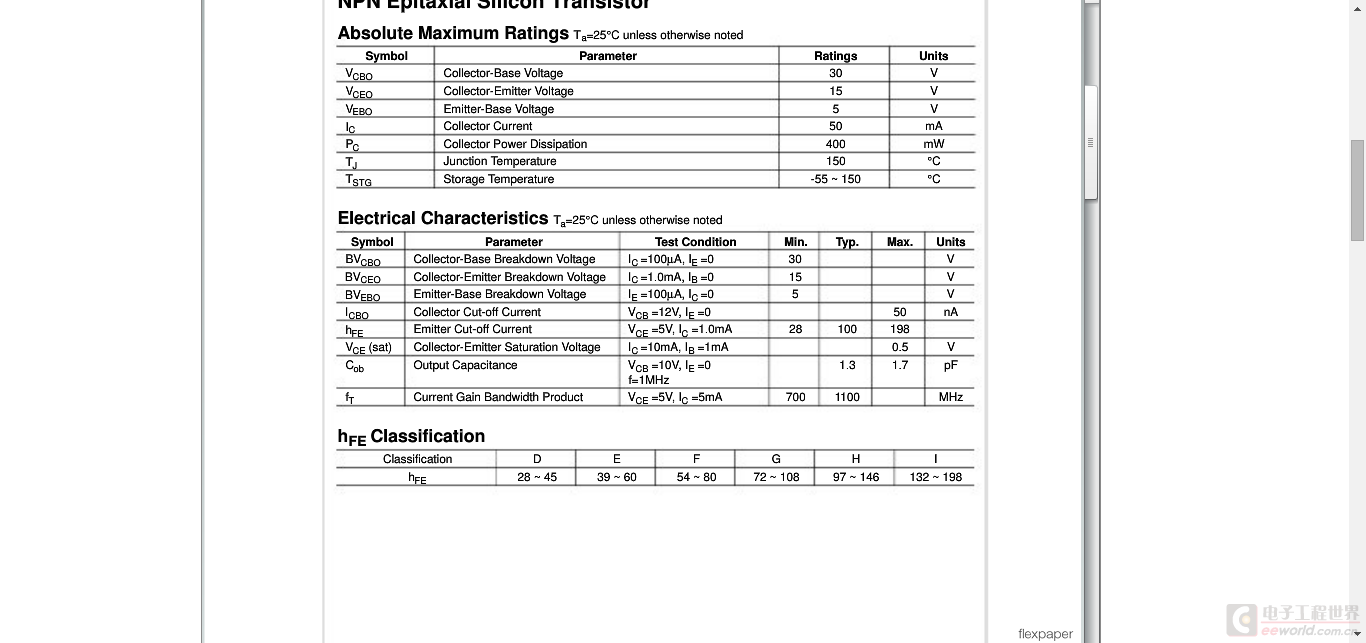

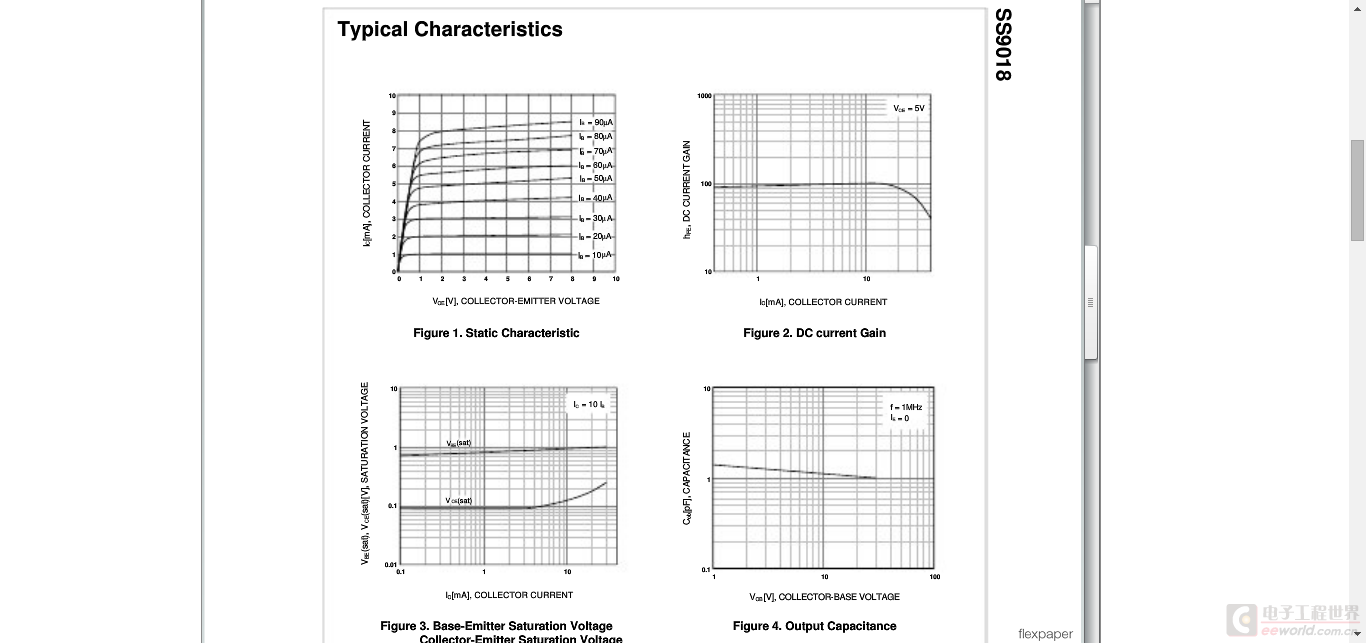

9018的频率特性是比较好的，仿真库中其它型号三极管频率特性未必有那么好。频率特性不够好的管子，很可能根本产生不了振荡。这可能是你“调不出来”的原因。

maychang 发表于 2015-5-24 22:40
原“模板”仅使用一支三极管，振荡器直接输出到天线，同时振荡器受话筒输出调制(原帖说是调频，实际上调幅和调频同时存在)。
如果再加一支管子作功率放大，那么振荡器的负载不是天线而是功率放大器的输入端。相对来说，振荡器的负载较轻而且稳定，这样容易保证频率的稳定性，振荡器不容易停振。这种电路通常称为主振放大式，性能比单管兼做好几项工作的要好。
9018的频率特性是比较好的，仿真库中其它型号三极管频率特性未必有那么好。频率特性不够好的管子，很可能根本产生不了振荡。这可能是你“调不出来”的原因。

谢谢！正在仿真中

再有就是模块与模块之间连接需要注意些什么吗 好像有阻抗匹配之类的问题是吧

multisim仿真的好处就是可以随时变化参数，利用软件里的虚拟仪器进行测量。
为什么换了管子却怎么也调不出来了？先把测试出来的总结一下

yyj8902 发表于 2015-5-24 22:54
谢谢！正在仿真中

再有就是模块与模块之间连接需要注意些什么吗 好像有阻抗匹配之类的问题是吧

“好像有阻抗匹配之类的问题是吧”
是的。
