求大神帮忙分析这个LED灯光控制电路

2019-03-25 16:56发布

站内问答 / 模拟电子
11316 10 1450

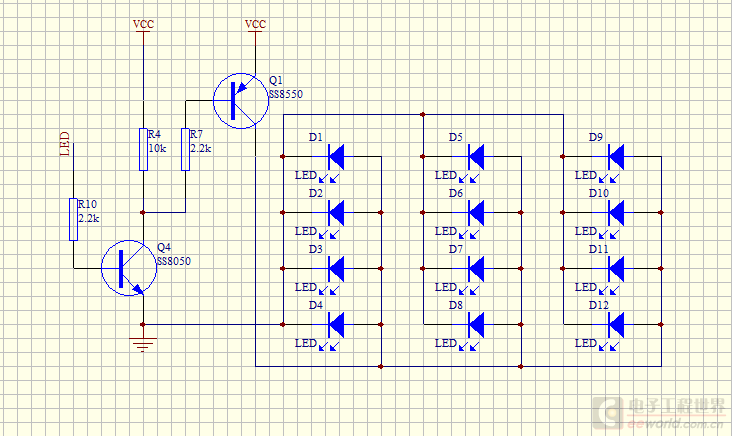

图中LED标记是接到51单片机的T0口，通过PWM占空比控制灯光亮度。问题是电路图为什么这样连啊，为什么这里要用两个三极管？求大神帮忙分析一下。 QQ截图.png
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
maychang
1楼-- · 2019-03-26 00:39
< 此电路未必正确，各LED均无电阻限流。
用两支管子，可能设计者认为一支三极管电流放大倍数不够。
HALO--117
2楼-- · 2019-03-26 04:02
这几个LED耗电应该不小吧？
这样的双三极管是为了获得更大的驱动能力。这种结构好像也叫“达林顿阵列”。用5v单片机驱动12v电机，一个三极管提供不了需要的电流，就需要这样的双三极管来驱动。
jishuaihu
3楼-- · 2019-03-26 05:23
 精彩回答 2  元偷偷看……
dragongtr
4楼-- · 2019-03-26 06:40
Q4，Q5应该都是开关管，可能是作者认为他单片机IO口驱动能力不足而设计的Q4提升驱动能力驱动Q5可靠地进行PWM调制......没有过大脑的说的不对请无视或拍砖........
qwqwqw2088
5楼-- · 2019-03-26 07:20
这个电路确实有问题，12个LED用三极管这样驱动不了的
Laspide
6楼-- · 2019-03-26 07:37
Q4应该只是个开关吧，Q1至少要过240mA
