关于滤波电路输入信号被衰减的问题

2019-03-25 17:01发布

站内问答 / 模拟电子
2944 4 1644

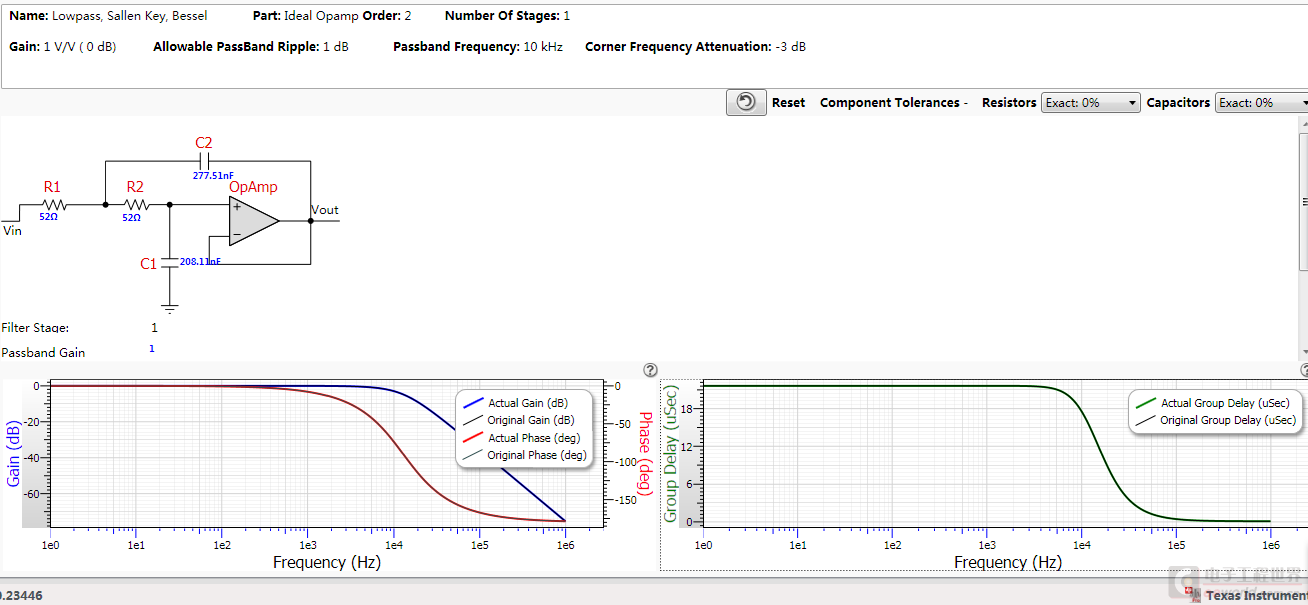

设计了一个简单的低通滤波器，属于Sallen-Key低通滤波器；在实验室截至频率与理论分析时一样，但是发现输入信号几乎和输出信号一致，在频率增大时也跟着衰减，下贴上电路图






电路中c1有220nf代替，c2用330nf代替？

问题：1、R1、R2取52欧姆是不是过小才导致输入信号衰减的，输入信号是直接从信号源输出的；

          2、输入电阻一般取多少合适？10K以上？

谢谢各位！


此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
dontium
1楼-- · 2019-03-25 22:34
< 找对象要门当户对；电路设计也要讲个匹配。


电路中的电阻电容网络，不仅是滤波网络的一部分，同时也是信号源的负载。所以，选择它时主要考虑的是它的 “ 前 ” 、“ 后 ” 都要 “ 相当 ”。 即，电路的输入阻抗要和信号源相当，输出阻抗要和负载相当
maychang
2楼-- · 2019-03-26 02:37
你的输入信号是Vin，没找到Vin衰减的曲线。
实验室中测量出Vin衰减了？
首先查证一下你实验室中的信号源是否理想电压源。多数实验室用低频信号发生器是规定了输出电阻的。
楚之珩
3楼-- · 2019-03-26 06:43
dontium 发表于 2015-3-17 16:32
找对象要门当户对；电路设计也要讲个匹配。


电路中的电阻电容网络，不仅是滤波网络的一部分，同时也是信号源的负载。所以，选择它时主要考虑的是它的 “ 前 ” 、“ 后 ” 都要 “ 相当 ”。 即，电路的输入阻抗要和信号源相当，输出阻抗要和负载相当

谢谢，帖子中的问题我换参数解决了；一直觉得电路中的阻抗匹配是个难点，最近正在学习。


楚之珩
4楼-- · 2019-03-26 06:49
maychang 发表于 2015-3-17 21:05
你的输入信号是Vin，没找到Vin衰减的曲线。
实验室中测量出Vin衰减了？
首先查证一下你实验室中的信号源是否理想电压源。多数实验室用低频信号发生器是规定了输出电阻的。



嗯，谢谢您的回答，问题目前解决了。
