对管交越失真的问题

2019-03-25 17:02发布

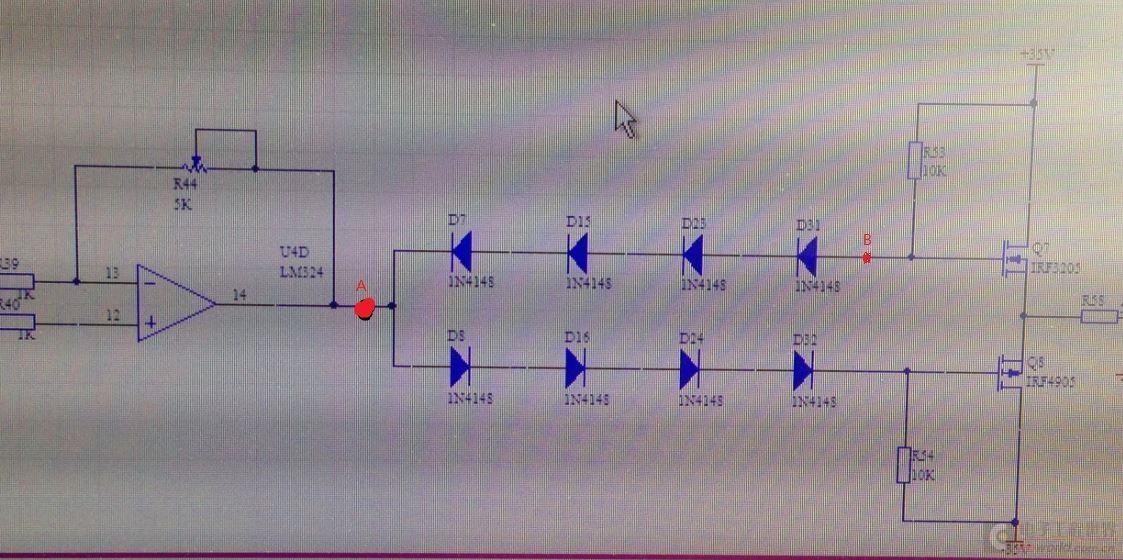

如图,这是我消除交越失真的方法,A点是-5v~+5v的正弦波,但是B点的波形不是对称的正弦波,而是向下偏移了一定的电压值,可能是-6v~+4v了,二极管加的越多偏移越厉害,同时下桥臂的控制极电压会向上偏,不知道什么原因,望高手讲解一下。

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
19条回答
maychang
1楼-- · 2019-03-26 00:14
< MOS管的门极与源极之间存在相当大的电容,这个应该知道,虽然图中并没有画出来。
现在你把这两支MOS管门极与源极之间的电容画出来,再对照模拟电路课程中的倍压整流电路看看,有什么一样的地方。
xinmeng_wit
2楼-- · 2019-03-26 02:09
看了一下倍压整流,确实是这么回事,那对于这种mos管有什么好的方法去消除交越失真呢?难道只能在软件上下功夫么?
maychang
3楼-- · 2019-03-26 06:49
xinmeng_wit 发表于 2015-3-4 08:21
看了一下倍压整流,确实是这么回事,那对于这种mos管有什么好的方法去消除交越失真呢?难道只能在软件上下功夫么?
不明白。
这么简单的功率放大器,哪有什么软件


maychang
4楼-- · 2019-03-26 09:30
要减少交越失真,不一定使用这种利用二极管压降的方式。耦合方式多得很,采用两个方向上电流没有差异的元件来产生偏置电压即可。
另外,线性功率放大器很少使用这类MOS管,一般是使用双极型管。这类MOS管往往是用于开关电源,用于线性放大器的性能并不好。
zqjqq88
5楼-- · 2019-03-26 14:56
MOS改成三极管~
cruelfox
6楼-- · 2019-03-26 16:36
 精彩回答 2  元偷偷看……
