< 此电路目的可能是通过调整R1，在R8上得到一个恒定电流。
R6，R7，和C3构成一极点和一零点，影响电路R8变化时的频率响应，其频率响应曲线为一带有阶梯的水平线。

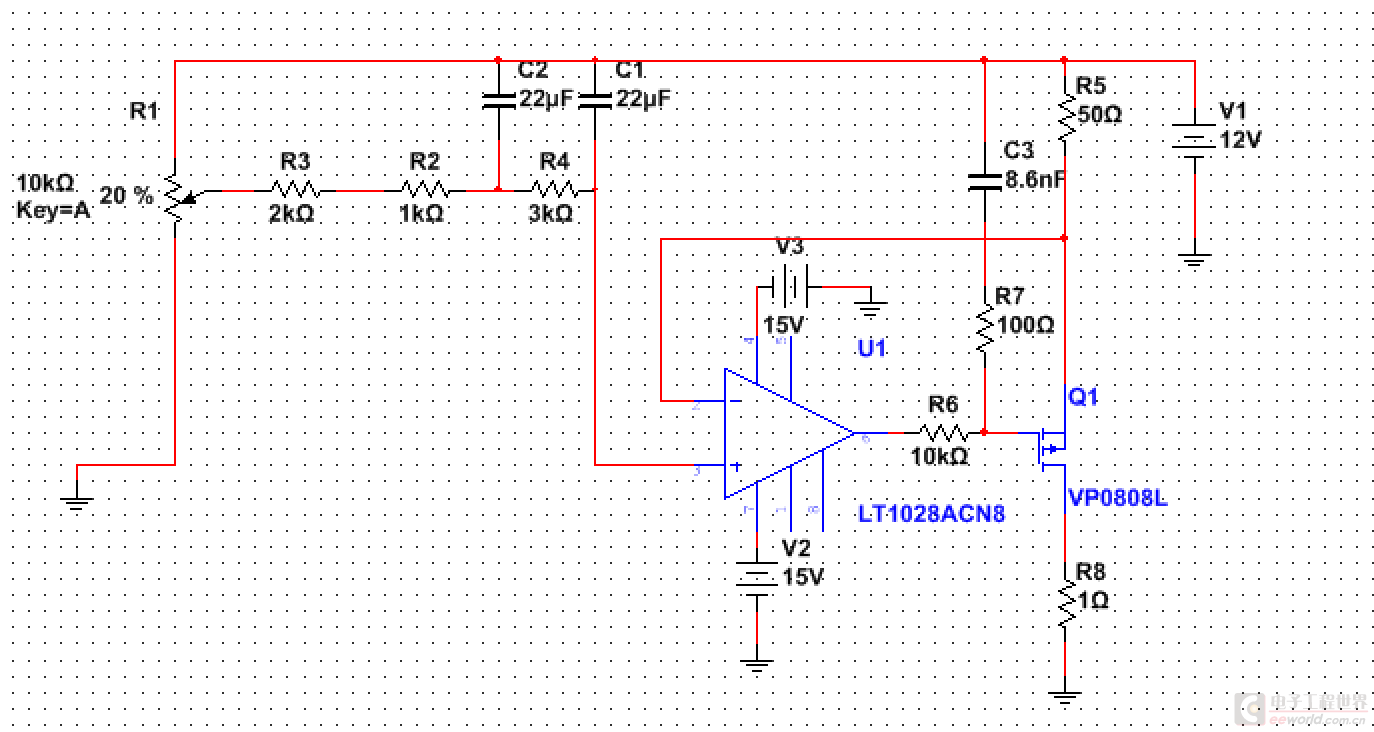

多谢楼上回复，R1和R5是用来调整电流的。R8我用来模拟负载。原始电路图是这样的

但我不太懂构成一个极点跟零点是什么意思？然后原文解释说调整LM317的输出可以改变电路输出的电流限制我也还没有看懂，请高手再赐教。
感谢

本帖最后由 maychang 于 2015-1-10 20:34 编辑

boulder.j.j 发表于 2015-1-10 19:13
多谢楼上回复，R1和R5是用来调整电流的。R8我用来模拟负载。原始电路图是这样的

但我不太懂构成一个极点跟零点是什么意思？然后原文解释说调整LM317的输出可以改变电路输出的电流限制我也还没有看懂，请高手再赐教。
感谢

这三个元件，是要造成这样一条频率响应曲线。图中横轴为频率，纵轴为增益，均为对数标度。两个频率F1和F2由这三个元件决定。


调整LM317的输出，就是调整首帖图中V1为12V以外的其它数值，这当然会影响电位器中点电位，从而影响输出电流。

boulder.j.j 发表于 2015-1-10 23:35
非常感谢，但还是有些模糊，如果问的问题太幼稚，请原谅我是个外行。

1.所以这两个电阻跟一个电容是构成一个低通滤波器？但是低通滤波器的输出一般是电容两端，为什么这里输出端要串联一个电阻？然后它是滤op的输出，作为mos的闸极（即控制）电压吗？

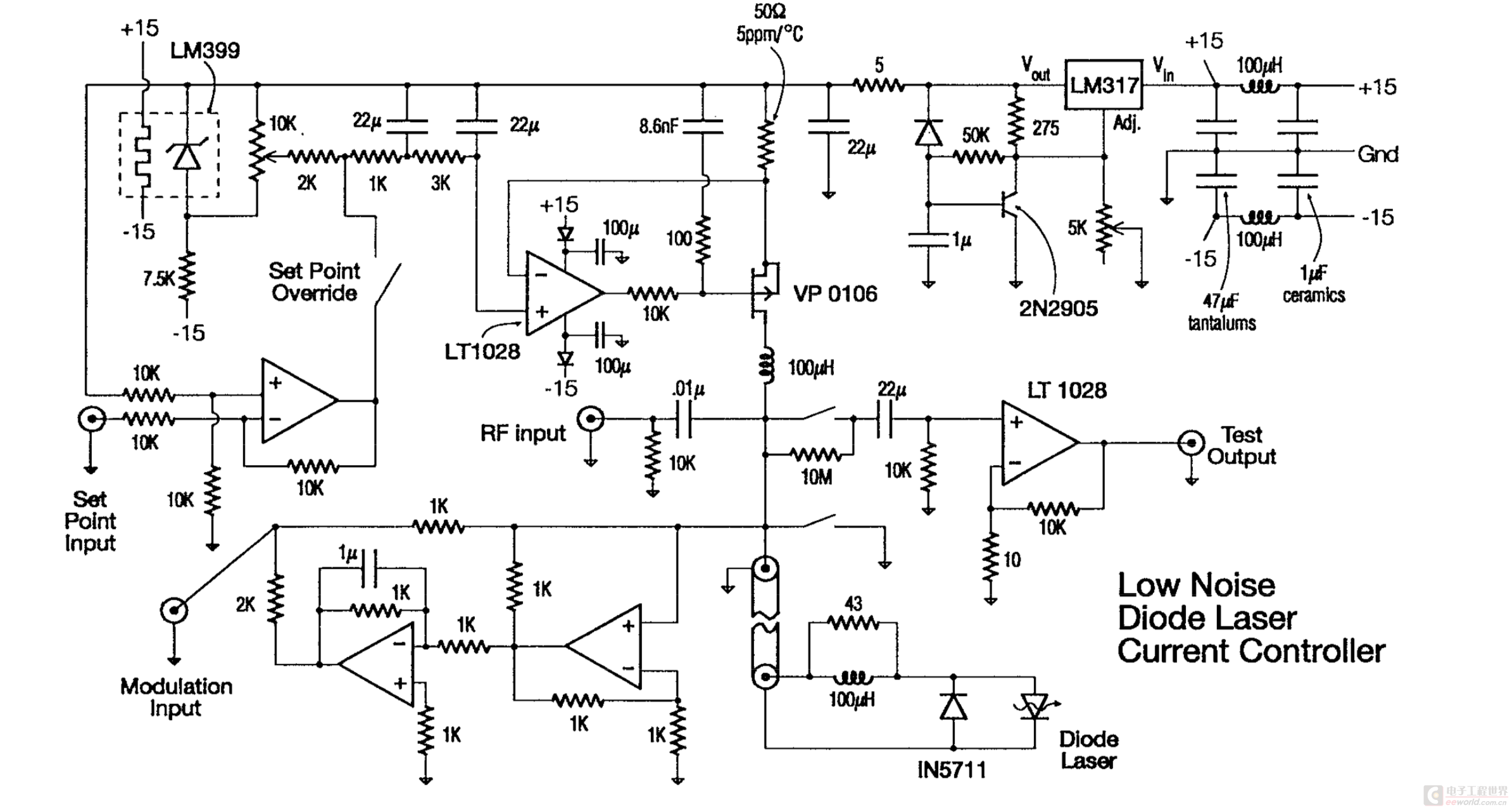

2. 调整LM317的输出会影响电位器的中点电位没有错，但是输出电流应该是流过中间那个50欧姆电阻的电流，似乎这个电阻的压差都是从0到6.95V，也就是LM399的输出。此电路文章的原文是说“LM317那边的电位器可以调整电路的电流输出范围，LM399那边的电位器则是调整电流的大小”。这里还是没有很懂。

如果可以，还望再赐教。

谢谢

如果没有R7(短路掉)，频率响应是这样的：

正是因为R7的存在，频率响应才有了高频段的水平部分。该水平部分的高度(纵轴数值)由R6R7之比决定。
