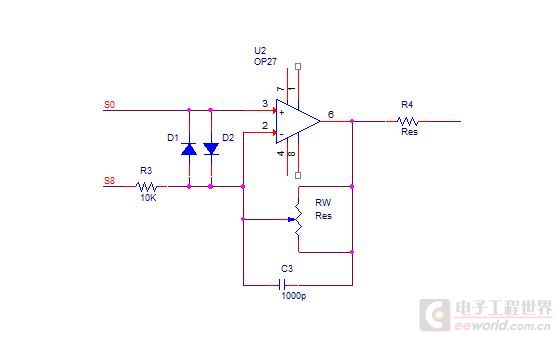

< 运放电路图是这样子的吧，我是来练习的~

ADG508是一个八选一开关，就象过去手拨的开关一样功能。可以将D端（楼主图中所标，下同）分别接于S1 ~ S8，------ 由A[0:2]控制具体接于哪个端。

OP27是一个放大器，在R4那里输出

电位器如图中红 {MOD}框内这种接法几乎不可能。
这种接法，滑动头在中间时电阻最大，无论向那一侧旋转电阻都减小。

chunyang 发表于 2015-1-16 15:50
TLP521是个光耦，起信号隔离作用。MCU的控制信号经光耦隔离后控制ADG508的选通，ADG508是个模拟开关。OP27为运算放大器（注意，其电路应该画成2楼的样子，光耦也有专门的符号），不过楼主画的这部分电路是错的，再仔细去检查实际电路或设计。

请问一下大概哪里有错，，因为这个电路图是根据别人做好的产品得来的电路图，图中有些地方的接法可能有问题，不过我看了很久还是看不出来。。。因为以前从没做过硬件方面的东西  所以实在不知道怎么弄，麻烦你了  ，小妹不甚感激啊

maychang 发表于 2015-1-16 21:51
电位器如图中红 {MOD}框内这种接法几乎不可能。
这种接法，滑动头在中间时电阻最大，无论向那一侧旋转电阻都减小。

应该怎样接才是对的啊，麻烦您给指个方向，我现在真不知道从哪里入手了，这个电路是一个光子计数器产品的电路图，我不知道这部分是用来做什么的，谢谢你了。。。
