op接容性负载时，op为什么会产生90的相位延迟？？？？

2019-03-25 17:06发布

站内问答 / 模拟电子
4365 3 1153
op不是单独应该产生-180度的相移吗？怎么会是90度呢？
求教各位大神

此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
maychang
1楼-- · 2019-03-25 20:37
< 本帖最后由 maychang 于 2014-12-28 10:30 编辑

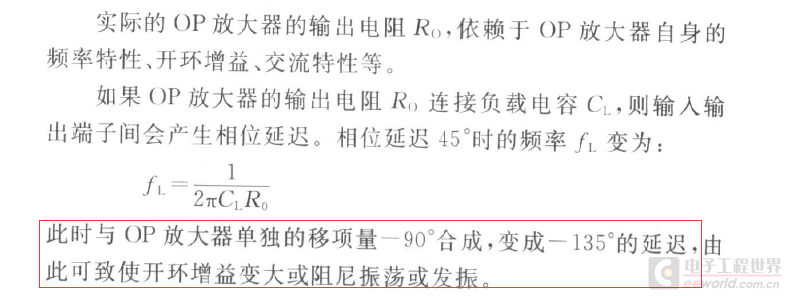

多数运放的设计属于单极点这种情况，90度是芯片内部补偿电容造成的。
开环工作时，以比较常见的LM358为例，其转折频率大约10Hz，就是说，10Hz以下幅频大致是平直的，相移很小，10Hz以上幅频曲线以6db/倍频程下降，同时相移约为落后90度。看看这些运放手册中曲线图即可知道。
maychang
2楼-- · 2019-03-25 22:29
 精彩回答 2  元偷偷看……
maychang
3楼-- · 2019-03-26 01:04
不是运放接容性负载时，运放会产生90度相位延迟，而是开环的运放在这样的频率范围内本身就有90度相位延迟，无论接什么负载。
