【急】555生成方波,频率和幅度只有一半
2019-03-25 17:07
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
模拟电子
4177
7
1357
就是这样一个用ne555生成方波的电路,要求幅度5V、频率10khz不变,占空比可调
仿真没问题,但是实际焊出来,频率只有4点多khz,幅度只有3v多,为什么会这样呢???比较急,求帮助~~~~
此帖出自
小平头技术问答
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
dcexpert
1楼-- · 2019-03-25 19:53
< 你的电容误差有多大?
加载中...
mylovedream
2楼-- · 2019-03-25 22:07
输出要接上拉电阻,然后再看看你的负载多重,再检查选频网络有无虚焊。
加载中...
dontium
3楼-- · 2019-03-25 22:13

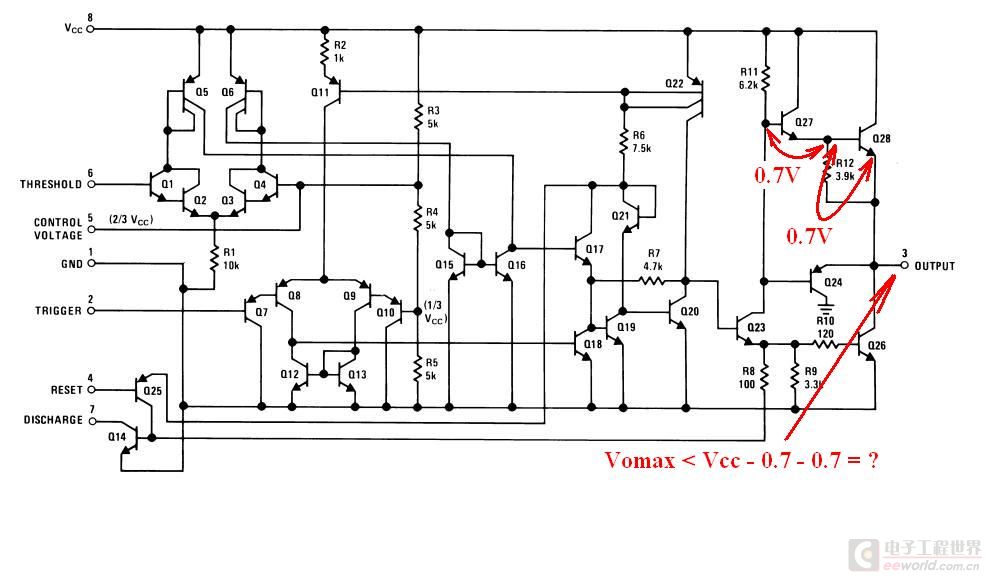

是实际电路的输出情况吗?这是LM555的内部电路:
加载中...
dontium
4楼-- · 2019-03-26 01:56
精彩回答 2 元偷偷看……
加载中...
maychang
5楼-- · 2019-03-26 04:45
仿真的结果依赖于器件模型,模型参数有错误则结果全错,所谓“垃圾进,垃圾出”。
但对于电阻电容电感等,模型不可能有什么错误,仿真结果也必定准确。对于简单器件,例如普通三极管,也不大可能出现错误,仿真结果通常也是准确的。对于复杂器件如集成电路,那就难说了。
加载中...
maychang
6楼-- · 2019-03-26 05:39
以555为例,有双极型工艺的,也有CMOS工艺的,两种都叫555,但参数虽大体相同,却仍有一些不同。CMOS工艺的输出幅度接近电源电压,双极型工艺的就做不到。
加载中...
