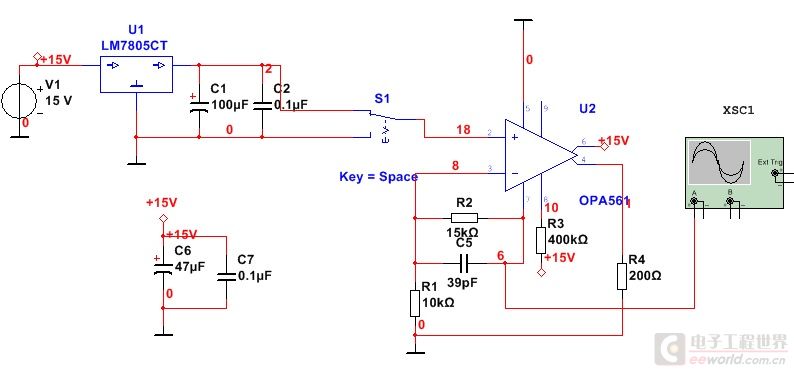

< 我试了5块OPA561，只有其中一块可以稳定输出12.5V，但是15V电源那里的电流也达到了0.027A，OPA561的功耗达到了405mw，太大了吧！我输出那只接了1K的电阻。其它不行的四块都是刚开始好的，后来电流越来越大，发热也越来越严重，最后8脚热保护输出低电平，OPA561不使能，7脚输出0V，过段时间温度降下来了，OPA561又正常了，如此往复。
这是示波器的波形：

先谢过了

本帖最后由 dontium 于 2014-9-24 12:14 编辑

按手册上说，在15V下它的静态电流达60mA了，也就是近1瓦的功率，如果有负载的话，自身功耗将更大，发执是正常的。

这个IC肚子下有个散热片，不知道楼主是怎么处理它的？
把散热搞好应该没事的。

dontium 发表于 2014-9-24 12:12
按手册上说，在15V下它的静态电流达60mA了，也就是近1瓦的功率，如果有负载的话，自身功耗将更大，发执是正 ...

谢谢你dontium!
我就直接把opa561焊在tssop封装的20个引脚上，芯片背面的确像大神说的有个亮闪闪的散热片，我是没有处理的，应该要怎么处理opa561的散热片？
第一次调模电，完全没经验，已经折腾一周了。。。。。

yushengjiexy 发表于 2014-9-24 22:30
谢谢你dontium!
我就直接把opa561焊在tssop封装的20个引脚上，芯片背面的确像大神说的有个亮闪闪的散热 ...

底下这个焊盘周围铺一大块地，有助散热，同时有助芯片接地回路，增加抗干扰能力。（个人理解）

肚子下面的焊盘，必须焊接到PCB上，并根据功耗的大小，适当处理好PCB，

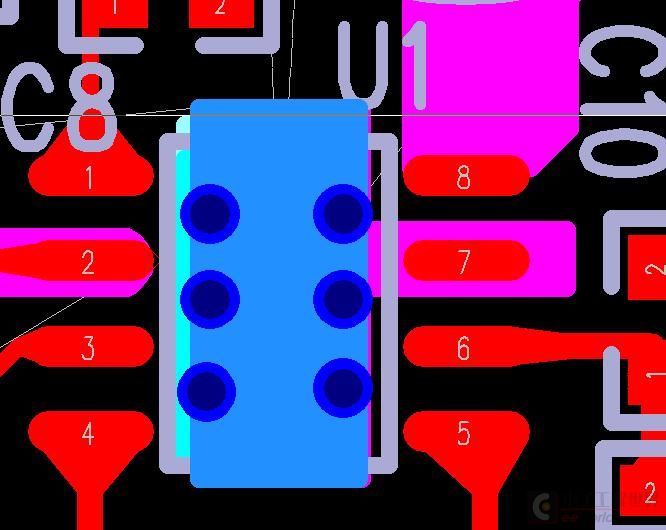

例如，我用的TPS54360是这样处理的：



除了有铜皮与之相连外，再加上mask，可以上锡
