求助啊电源适配器给芯片供电

2019-03-25 17:08发布

6482 2

电源适配器给TLC2254CN供电，适配器为5V，1000mA。芯片要求电压为正负5V，中间什么滤波稳压啊都要解决，怎么办啊，求指教，给个电路图最好，谢谢大家此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

2条回答

1楼-- · 2019-03-25 20:07

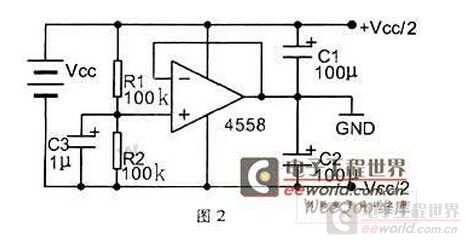

< 用一片ICL7660就可以得到负电压啊，正负电压滤个波就送到运放。也可以先对5V升压，然后用一片运放对升压后的电压对半分开得到对称的正负电压，再用稳压芯片就可以了。给你一个图做参考：


2楼-- · 2019-03-25 20:24

楼主最好先用示波器看看这个适配器输出的噪声(纹波)是否很小，再看看共模噪声有多大。
