ADS1232采样的问题？？？

2019-03-25 17:10发布

站内问答 / 模拟电子
7441 1 973

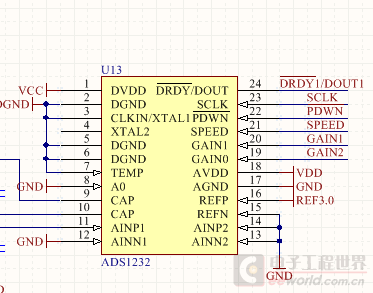

QQ截图20140815150222.png 最近在使用TI的24位ADS1232，板子焊好之后调试发现，SCLK和DOUT1引脚的输出频率不在正常范围内，有点后怕啊！
ADS1232  10SPS和80SPS可选速率，子啊使用内部晶振的情况下选择80的速度，示波器查看DOUT1的输出只有43HZ，郁闷了！

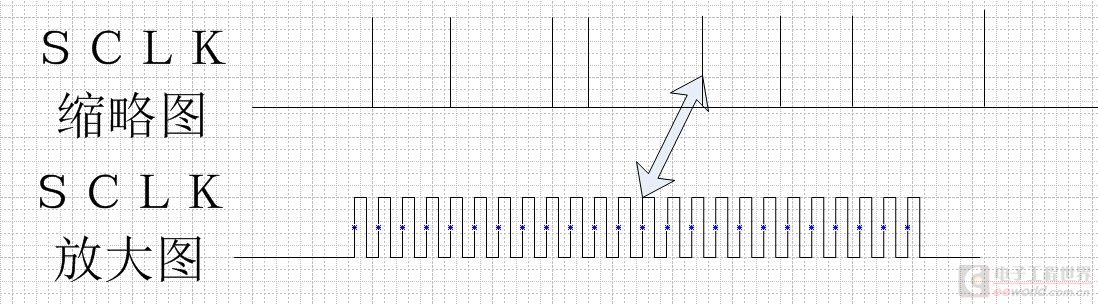

再查看SCLK引脚信号，发现相邻的脉冲信号之间存在不等的间距，又郁闷了！
大神可否解答原因何在？程序应该是没问题，会不会是使用了内部晶振产生误差？抑或板子有干扰？再者会不会是AVDD引脚直接接开关电源出来的5V引起的电源干扰？？？



此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
sadgvzx
1楼-- · 2019-03-25 19:08
< DOUT1引脚的输出频率不在正常范围内，有点后怕啊！
