< 仪表中很常用的电路了。

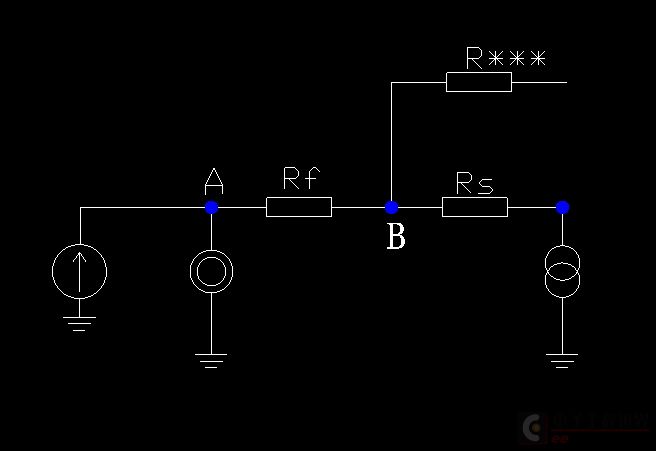

这是用全零器——无定器表述的等效电路图，你也可以直接用“虚短、虚断”来分析。
Rs为模拟开关导通电阻，Rf为反馈电阻。A点电压为零，如果不希望输出电压受Rs的影响，那么只能在B点取，而不是在无定器（运放输出端）取。
IRf = (VB-VA)/Rf。

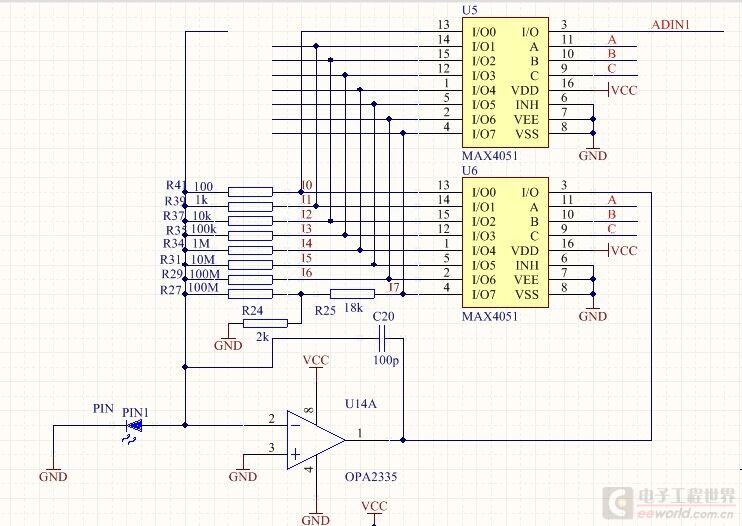

但Rf是受模拟开关切换选择而不同的，必须对每个档的反馈电阻单独提供一个通路。同样，取出点也是如此，这也是为什么使用了两个4051。

个人认为是为了减少MAX4051漏电流对整个电路的影响，大神们如何看？

图都不全，缺少关键部分。
猜测是减少模拟开关导通电阻对分压的影响。

huayuliang 发表于 2014-8-4 15:42
仪表中很常用的电路了。
这是用全零器——无定器表述的等效电路图，你也可以直接用“虚短、虚断”来分析。 ...

大致意思我懂了，不过还有一点问就是：引入一个新的MAX4051也有导通电阻，不也会影响输出电压嘛？

天下独唱 发表于 2014-8-4 16:28
大致意思我懂了，不过还有一点问就是：引入一个新的MAX4051也有导通电阻，不也会影响输出电压嘛？

那个要看下一级是如何处理的了。
1、如果增益已经足够，下一级或者经缓冲送入MCU之类的，或者直接送进MCU类（本身也有缓冲级）。对于缓冲级而言，这个电阻值没有影响的，你画个电路就明白，与运放极高的输入阻抗相比，这个可以完全不考虑。
2、如果增益仍不足，需要下一级固定增益的运放电路。
1). 同相输入，没有影响，原因与前面说的一样。（带直流偏置除外）。
2). 反相输入，就有影响了，不过MX4051的导通电阻仅仅十几欧姆，对于常用的10k左右的运放反相放大电路的阻值配置来说，基本是可以忽略的。
