chunyang 发表于 2014-10-15 16:07
显然你分析错了。

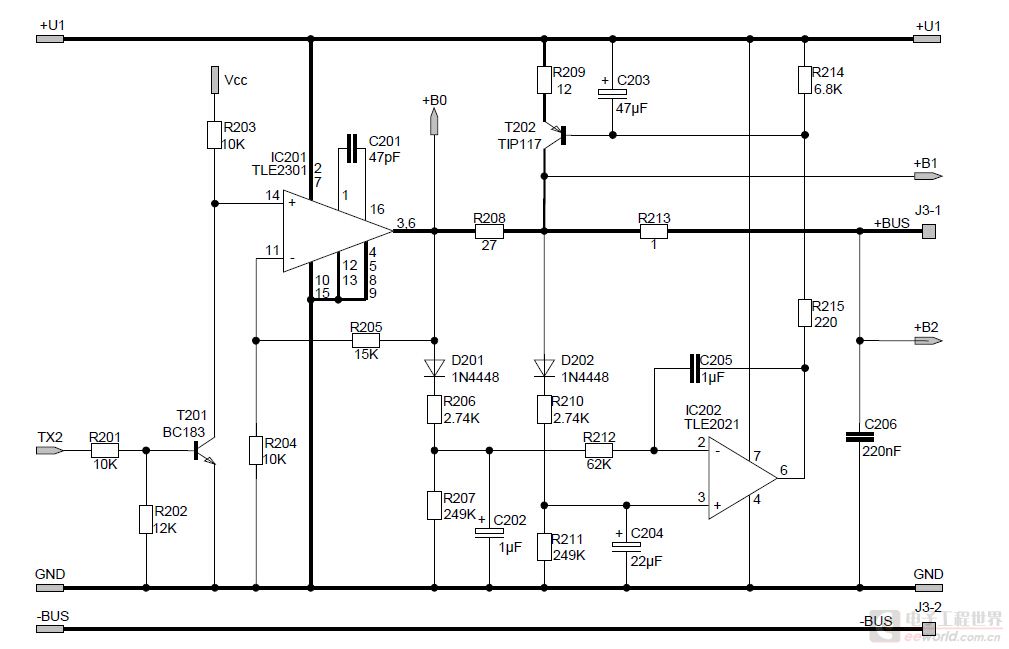

设IC202输出电压上升，则T202导通程度下降，于是IC202的同相输入端电压下降，进而输出电 ...

      chunyang版主，你的分析我觉得应该是对的。但我有个疑问，T202导通程度下降，会导致T202的Ic下降（R209电压下降），Uce也下降，那么+B1电压上升，IC202的同相输入端电压不是上升了吗？

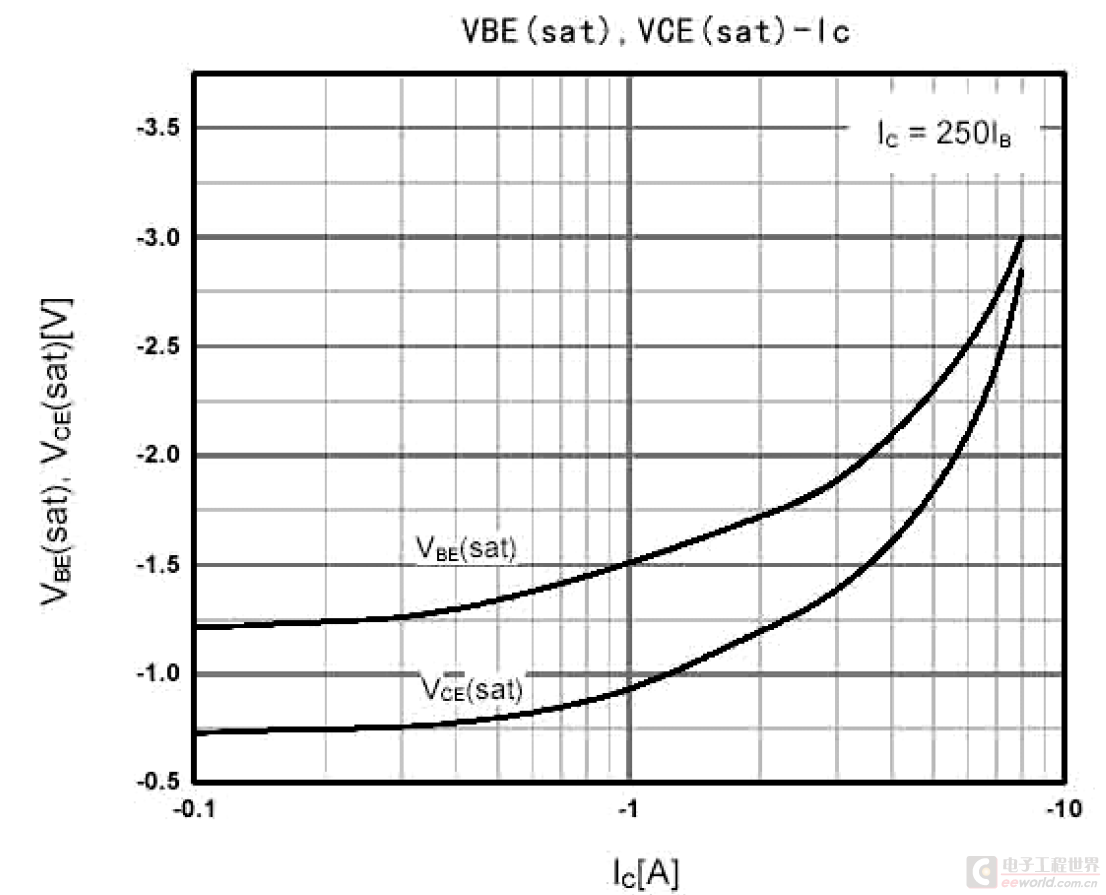

附图，技术手册上的截图。

yushengjiexy 发表于 2014-10-15 20:28
chunyang版主，你的分析我觉得应该是对的。但我有个疑问，T202导通程度下降，会导致T202的Ic下降（ ...

为什么Uce下降？这个结论你怎么得出的？

chunyang 发表于 2014-10-15 22:42
为什么Uce下降？这个结论你怎么得出的？

我懂了，你的意思是说T202导通程度下降，Ic下降，通过T202流过R208的电流也下降，而IC201的输出电流不变，所R208上电流应该是从左往右流过的，也就是说+B1下降，所以IC202的同相输入端电压下降。

我之前的错误是，看了手册上这个图，从Ube下降得出Ic变小，从Ic变小得出Uce变小。其实图上Ube和Uce关于Ic的曲线都是在其他情况不变的条件下测得的，就是说Uce关于Ic曲线肯定是在Ube不变的情况下测到的。我却从Ube下降得出Ic变小，从Ic变小得出Uce变小，真是汗颜

yushengjiexy 发表于 2014-10-16 13:39
我懂了，你的意思是说T202导通程度下降，Ic下降，通过T202流过R208的电流也下降，而IC201的输出电流不变 ...

晶体管的基本特性是：Uce随着Ic的增加而减小，饱和时Uce最低；反之，Uce随Ic的减小而增加，截止时Uce最大。

chunyang 发表于 2014-10-16 14:54
晶体管的基本特性是：Uce随着Ic的增加而减小，饱和时Uce最低；反之，Uce随Ic的减小而增加，截止时Uce最大 ...

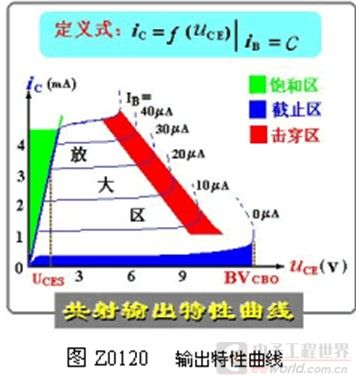

好惭愧啊，chunyang版主说的很对，附图一张表示赞同。
但还是想麻烦下版主，你是怎么根据T202导通程度下降，得出IC202的同相输入端电压下降。


如果是，T202的Ic下降，Uce增大，可是R209的电压不是下降了吗，如何得出IC202的同相输入端电压会下降？


谢谢版主作答，菜鸟是在是捉急啊。
