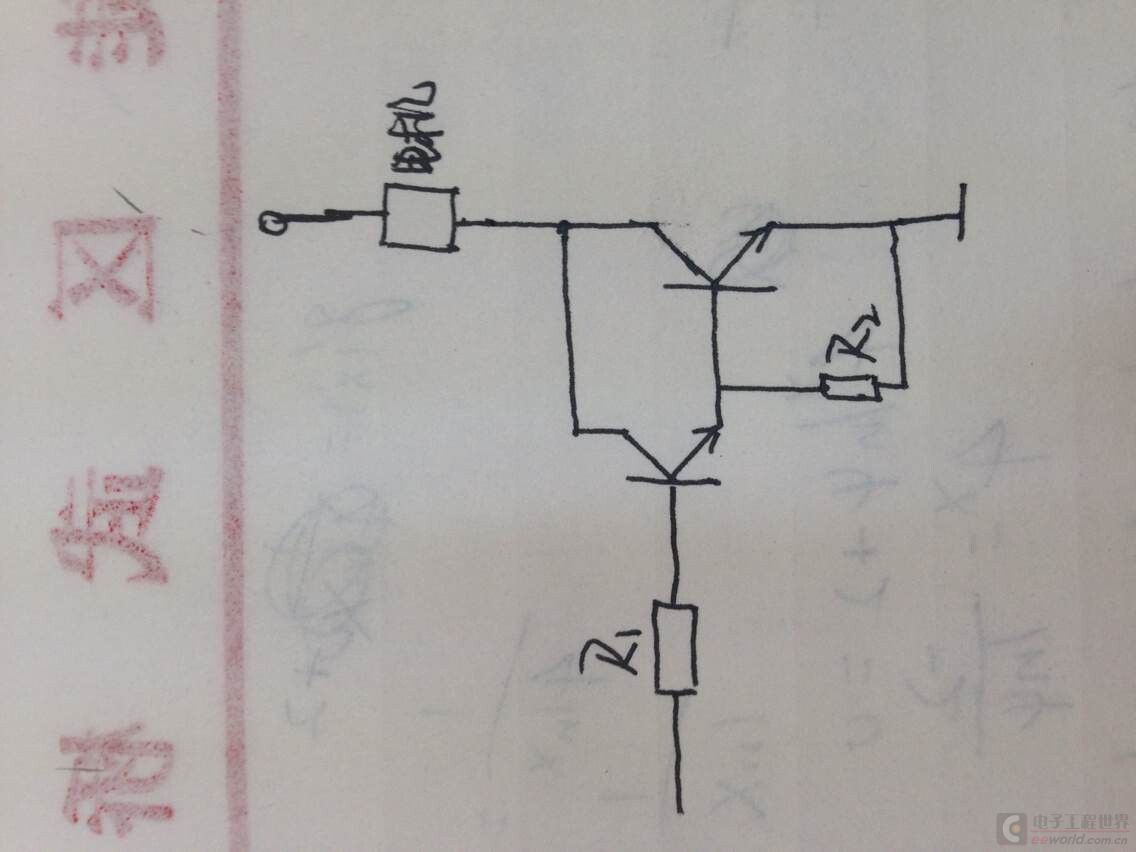

< R1是防止输入电压高，限流作用。根据电流大小设置。
R2是反馈电阻，起放大电流稳定作用，一般几十欧姆

R1为限流电阻，根据负载所需要电流的大小，除以复合管的放大倍偻，得应该保证的最小基极电流，

如，设基极驱动的开关电压信号高电平为 E， 三极管的放大倍数为 Belta1、Belta2，负载电阻（电机）的最大电流为IL。

则： R1 > Belta1 * Belta2 * E / IL

R2为泄放第二个三极管Icbo而设的，且考虑到第一个三极管的Icbo引起微弱导通问题。

这个电阻一般取得较大，计算原理是Icbo在它上面的压降小于 0.7V。一般计算出的电阻较大，所以，通常取10K左右、或以上即可。

R2取值应该较大

江苏省镇江市丹徒区武桥路～～俺是有多无聊啊···

dontium 的 β打错了， Belta 应该是 beta（β），嗯，抓了个BUG··

huayuliang 发表于 2014-10-17 18:28
江苏省镇江市丹徒区武桥路～～俺是有多无聊啊···

dontium 的 β打错了， Belta 应该是 beta（β）， ...
