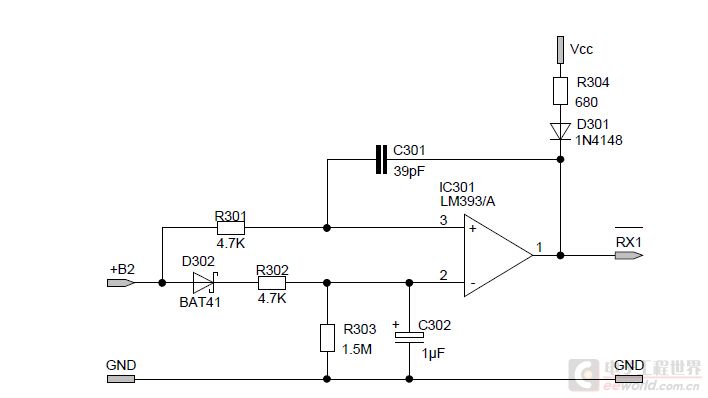

< LM393比较器的正反馈通路上接一个39PF的电容？上个电路图，让大神们给你分析分析吧。应当是隔直吧。如果是串联的话！

这难道是想滤波的架式！！！！！！！不好意思我还真不能确定，觉得这个电容没有什么大用吧！！！！1请大神过来讲讲吧！

这个电路有点意思。
输入恒定不变时，只要是在LM393输入允许范围内，输出端总为高电平。这是因为LM393同相输入端与输入信号电位相同，而反相输入端有两支电阻分压并且还要加上二极管压降，电位总要低于输入信号电位。
输入信号缓慢变化，比较器不会动作(动作指输出变成低电平)，自不待言。
输入信号迅速上升，比较器输出也不会变化。
输入信号迅速下降，比较器输出会动作。因为反相输入端有电容，且放电的时间常数很大(1.5秒)。输入变低后很长一段时间内输出均保持为低。但输入信号变低又变高，则输入上升沿到达后较短时间(此时时间常数5毫秒)输出即恢复为高。
至于39pF电容，我想可能是令输出端的上升下降更陡一点。另外，LM393工作时在翻转时(处于线性工作区域)如果布线不够好往往会发生输出抖动几下才稳定的现像，加一点点正反馈就可以避免输出抖动。39pF电容有这个作用。

本帖最后由 yushengjiexy 于 2014-10-15 21:04 编辑

maychang 发表于 2014-10-15 15:55
这个电路有点意思。
输入恒定不变时，只要是在LM393输入允许范围内，输出端总为高电平。这是因为LM393同相 ...

你说的39pF令输出端的上升下降更陡一点，是为什么

你说的“输入信号迅速下降，比较器输出会动作。因为反相输入端有电容，且放电的时间常数很大(1.5秒)。输入变低后很长一段时间内输出均保持为低。但输入信号变低又变高，则输入上升沿到达后较短时间(此时时间常数5毫秒)输出即恢复为高。”我认为应该是，输入信号变低又变高，则输出立即恢复为高，C302是否充电完成与LM393输出立即升高没有关系。

yushengjiexy 发表于 2014-10-15 20:57
你说的39pF令输出端的上升下降更陡一点，是为什么

你说的“输入信号迅速下降，比较器输出会动作。因为 ...

“我认为应该是，输入信号变低又变高，则输出立即恢复为高，C302是否充电完成与LM393输出立即升高没有关系。”

咱们说的是一回事。
我说的是：如果输入变低并且保持为低，那么输出变低并且在大约1秒之后变高；如果输入变低并且在1秒之内又变高，那么输出的低电平在输入变高后立即变高。那个5ms时间常数是为下一次动作准备的，与本次动作无关。

39pF令输出端上升下降沿陡一点，当然是正反馈的作用。不过我认为这不是设计者的意图。工作稳定，翻转过程中没有抖动(输出在高低电平之间跳动几下，时间为不到微秒量级)，才是设计者用30pF电容的意图。
