怎样设计保护电路来保护I2C适配器的SCL,SDA信号？
有时候不小心将12V直流电直接灌进I2C适配器的SCL信号，导致整个I2C适配器主控IC烧毁，，请问如何做才能避免即使有直流电灌进来，也能够保护好SCL，避免I2C适配器烧坏？是加稳压二极管就可以了吗？？具体的保护电路该如何？？

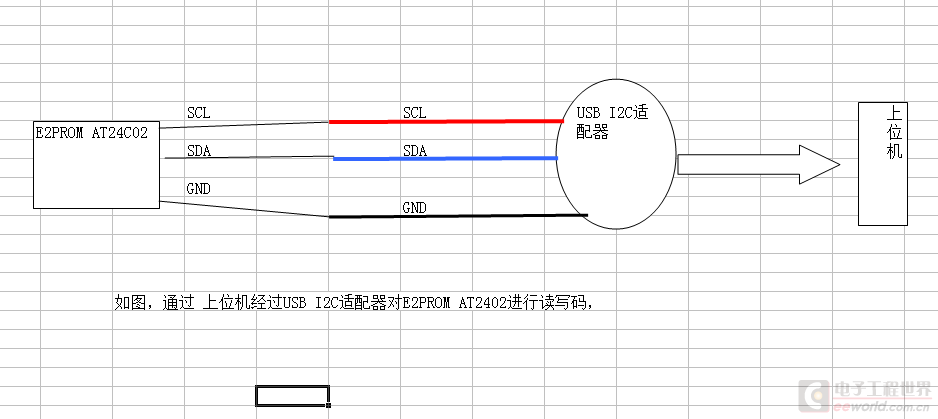

如图：
有时候不小心将12V直流电直接灌进I2C适配器的SCL信号，导致整个I2C适配器主控IC烧毁，，请问如何做才能避免即使有直流电灌进来，也能够保护好SCL，避免I2C适配器烧坏？是加稳压二极管就可以了吗？？具体的保护电路该如何？？
如图：
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
简单地加稳压管不是办法。如果12V电源内阻较小，稳压管将被烧毁，稳压管烧毁后其它电路元件也将被烧毁。
使用更复杂的电路，可以防止电路各元件烧毁。但保护电路相当复杂，还不如从12V灌进来的源头防止。
简单点就自恢复保险丝，稳压+自恢复保险丝也行。
