这个485电路有没有问题?

2019-03-25 17:14发布

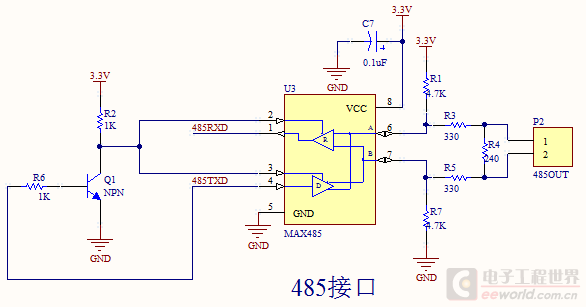

之前在画电路板的时候,在坛子里请教了一个485电路,综合各位坛友的意见画了如下这幅485电路图。
在做了实体之后发现,有时候可以正常进入接收中断,而且工作起来可以连续几个小时没问题。但是有时候又不能进入中断,就算进入接收中断也是一些ASCII扩展码,比如0XFF,0XFD之类的。以前还可以凑合着用用。
今天做实验根本是无法进入中断,就算进入,查看RXBUF都是0xff,0xfd之类的。
然后我又用了发送程序,经过观测,在发送中TXBUF是我要发送的字符,但是就是发不出去。
我把图贴上来各位帮我分析下问题出在哪里,马上要重新做板子了 ,查不出问题不敢做新板子啊!
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
11条回答
chunyang
1楼-- · 2019-03-25 22:17
< 你这个是发0不发1的电路,这个电路要注意总线偏置的合成阻抗,也就是说R1和R7的阻值必须满足在接收态时R4上的电压大于等于200mV。另外,R4应取120欧姆。
cqr
2楼-- · 2019-03-26 00:40
422能接受不能发送,有可能是接受和发送的两对线接反了,485没弄过。
大体都一样应该挺简单的。前面的三极管主要是做一个收发逻辑电平;
485芯片后面的那几个电阻,在芯片的datasheet上应该有推荐,
按照推荐的电路选用阻值,测试时几米十几米的线肯定不会有问题
面纱如雾
3楼-- · 2019-03-26 05:01
chunyang 发表于 2014-9-17 21:36
你这个是发0不发1的电路,这个电路要注意总线偏置的合成阻抗,也就是说R1和R7的阻值必须满足在接收态时R4上 ...

那为什么有时候是可以正常的,有时候就不能?
chunyang
4楼-- · 2019-03-26 05:36
 精彩回答 2  元偷偷看……
面纱如雾
5楼-- · 2019-03-26 07:01
chunyang 发表于 2014-9-18 14:21
参数临界,显然不合适。

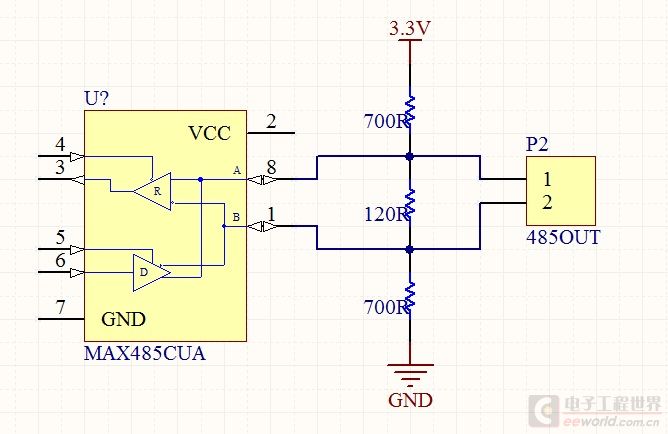

您好,我把后面部分改成这样对不对?
我的电源是3.3V,这个有没有问题?
chunyang
6楼-- · 2019-03-26 07:27
面纱如雾 发表于 2014-9-22 16:57
您好,我把后面部分改成这样对不对?
我的电源是3.3V,这个有没有问题?

你用欧姆定律算算,看是否满足200mV门限的要求。
