帮我看看这个开关电源设计的合理不

2019-03-25 17:16发布

根据我看的反激式开关电源设计资料,光耦的接法好像不对,求指教
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
dontium
1楼-- · 2019-03-26 03:08
 精彩回答 2  元偷偷看……
qwqwqw2088
2楼-- · 2019-03-26 07:52
本帖最后由 qwqwqw2088 于 2014-8-25 16:30 编辑

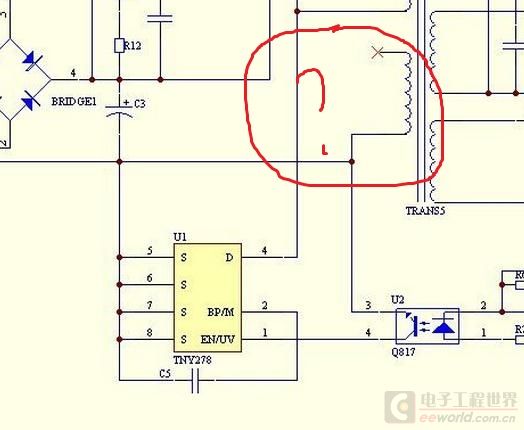

光耦这里和tny278连接没有问题,  但变压器的绕组这里不对,是没有画完还是怎么 360截图20140825152832171.jpg

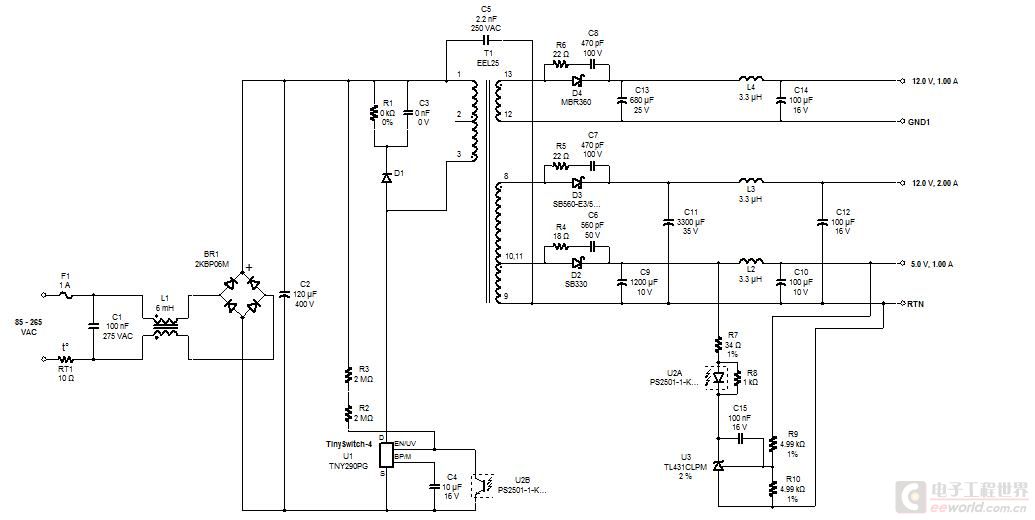

另外提供一个参考电路,仅供参考借鉴





mx2海贼
3楼-- · 2019-03-26 13:35
qwqwqw2088 发表于 2014-8-25 15:52
光耦这里和tny278连接没有问题,  但变压器的绕组这里不对,是没有画完还是怎么

我是根据实物图绘制的,他的变压器原边是4个引脚,次边是6个引脚,我是大概把变压器画成这个形状的,但是接线是没有问题的。
谢谢
qwqwqw2088
4楼-- · 2019-03-26 18:42
本帖最后由 qwqwqw2088 于 2014-8-26 10:57 编辑

说的是变压器哪里画的不对,再仔细检查一下
TNY278PN 是PI 的 TinySwitch系列,,
PI专门有这方面的设计软件PI Expert 9,可以参考设计试试
mx2海贼
5楼-- · 2019-03-26 23:22
qwqwqw2088 发表于 2014-8-26 10:52
说的是变压器哪里画的不对,再仔细检查一下
TNY278PN 是PI 的 TinySwitch系列,,
PI专门有这方面的设计 ...

那个软件我用过,虽然说感觉上设计的挺合理,但是要考虑实际做出来的效果,我是参考别人电路画出来的,然后想设计个差不多的。
爱上傻傻
6楼-- · 2019-03-27 02:40
PWM是怎么控制这些电路    什么调整管的    新手 真心求教        用单片机输出pwm  接在哪里
