感觉3.3V电压，高亮度LED用1K电阻稍微有点大，470R比较合理，
另外bat54C是双路肖特基二极管进行电源选择的，是配合K1是否按下

仙猫 发表于 2014-7-31 09:02

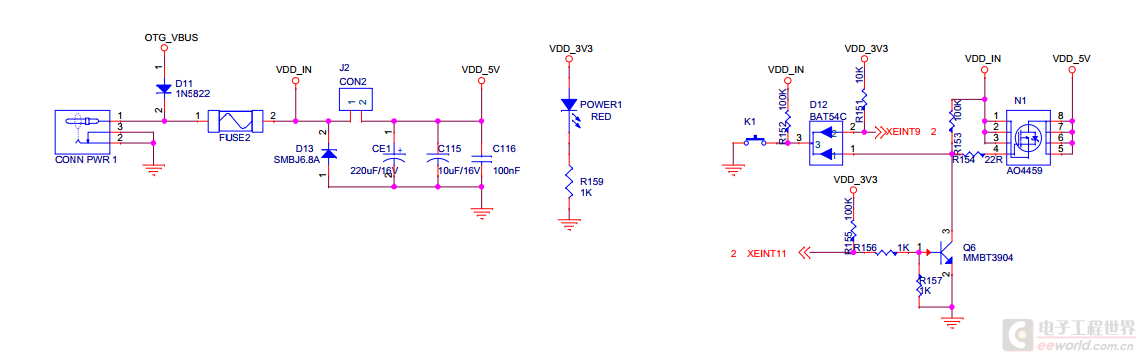

这是一个“软”开关电路——
①.上电时先按下按键K1，强制让PMOS导通使系统上电。
②.CPU启动后用程序锁 ...

大神分析的透彻

仙猫 发表于 2014-7-31 09:02
这是一个“软”开关电路——
①.上电时先按下按键K1，强制让PMOS导通使系统上电。
②.CPU启动后用程序锁 ...

谢谢大神的解答.
0)C116不就够了?我把其他两个电容去掉了,依然能启动.
1)R154是不是选择大一些会比较合理,或者这个电阻怎么选择?
2)开关部分的电阻有什么讲究的,比如VDD_3V3最大上拉电阻是多大,大于多少就无法让XEINT9稳定变成0,最小是多少.
3)按照你说的,可以用自己长短组合的密码,这不是我释放K1时候CPU就已经掉电吗?那还怎么做得到长短组合.

0) C116管高频滤波，当电路工作时电流变动较大时，因C116容量太小可能去除不掉波动。
1) R154有延缓开关速度的作用（其实还需要个电容配合），若负载电流不大，R154可以短路，因MOSFET的栅极电阻极大。
2) XEINT9的上拉电阻通常取数kΩ（当CPU有内置上拉时可省略），阻值大则反应速度慢，太小则费电。
3) 系统工作时FET是由软件锁定为ON的，和K1无关，只有CPU读到K1上需要关机的信息时才解除锁定，未读完密码不解除就行了。
