求高手，更新电路图和布局图

2019-03-25 17:18发布

2387 12

本帖最后由 daijie28 于 2014-7-22 09:02 编辑

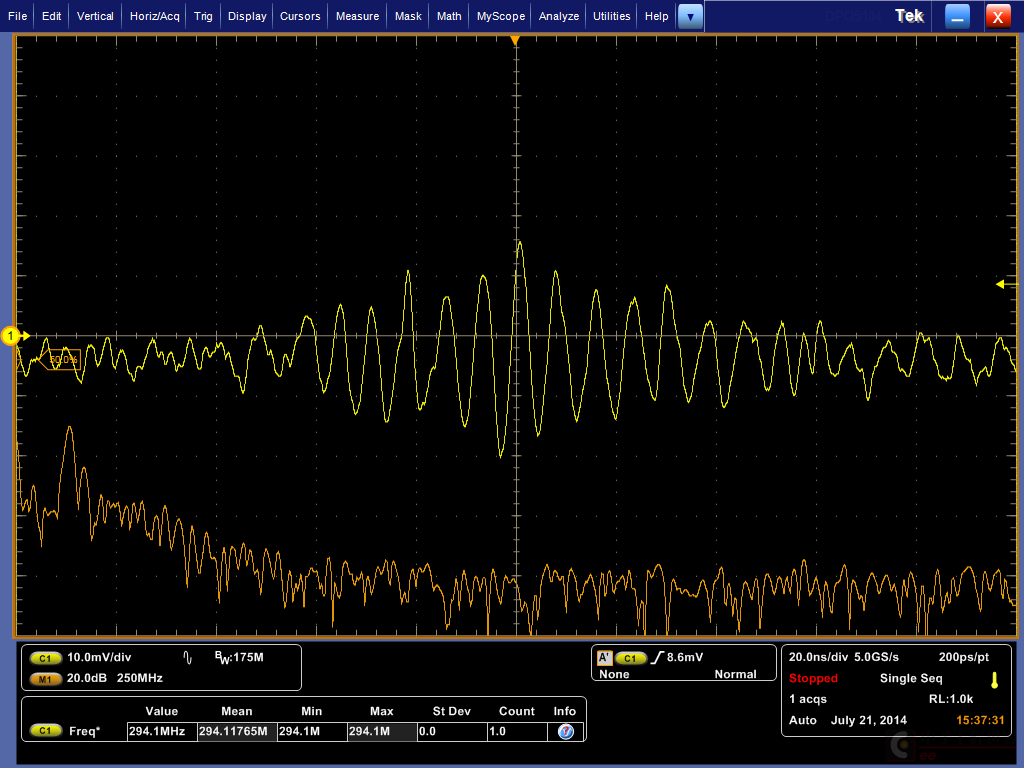

求助，请问传输线上出现这个怎么解决，等待高手支招。

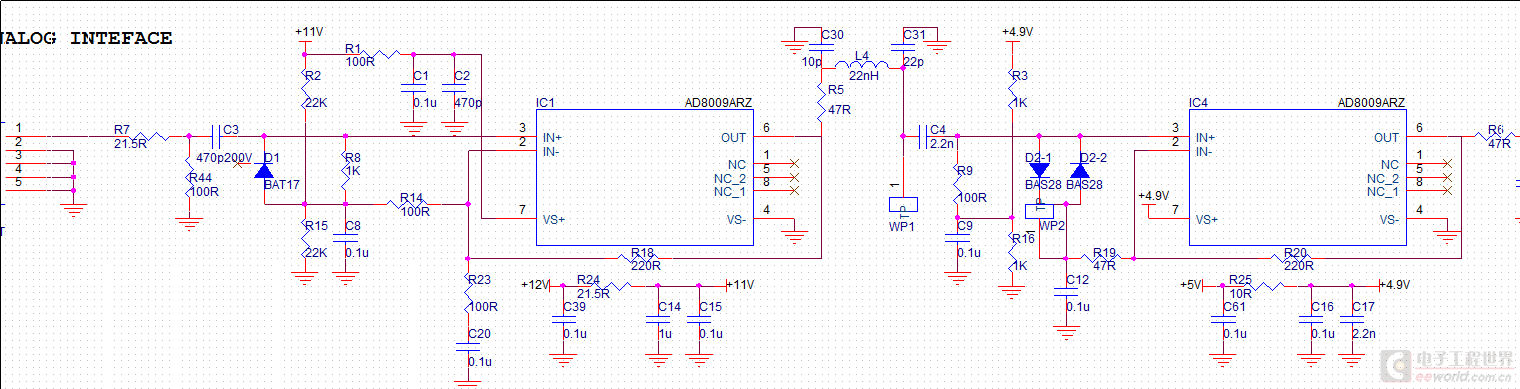

下图是出现信号的电路，左边过来的是微弱脉冲信号，我是在最右边R6测得的上图的信号

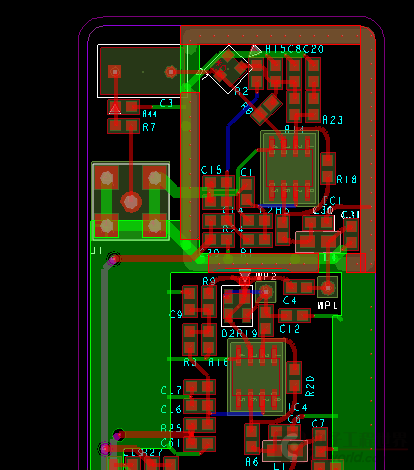

下图为pcb布局图。

@maychang @电子微创意 @huayuliang

此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

12条回答

1楼-- · 2019-03-25 21:56

< 先设法判断这个东西是从哪里来的。

2楼-- · 2019-03-26 01:43

精彩回答 2 元偷偷看……

3楼-- · 2019-03-26 01:46

加电容试试

4楼-- · 2019-03-26 07:02

电子微创意发表于 2014-7-21 19:49
加电容试试

加电容，原始信号就没了

5楼-- · 2019-03-26 11:52

这个不是振铃吧？
能否看一下电路原理和布局？

6楼-- · 2019-03-26 15:56

daijie28 发表于 2014-7-21 20:12
加电容，原始信号就没了

这是什么信号？
