< 说了半天，也不知道楼主“主要就是前面的控制电路出现问题，没办法实现”是什么。

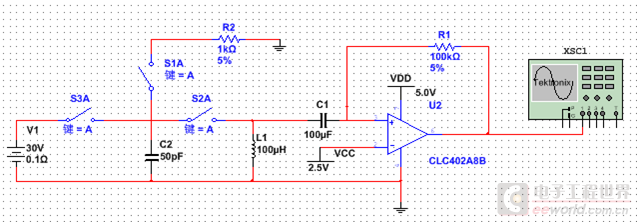

无论如何，要“闭合S3，对电容C2进行充电”，C2上端总要和S3联接才行吧？

maychang 发表于 2014-7-15 11:22
说了半天，也不知道楼主“主要就是前面的控制电路出现问题，没办法实现”是什么。

无论如何，要“闭合S3 ...

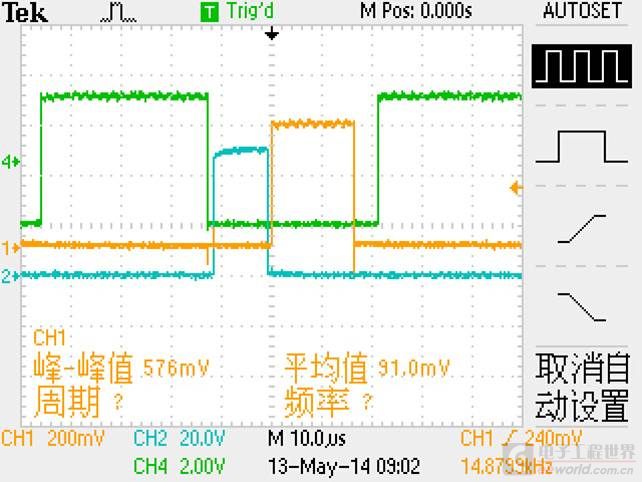

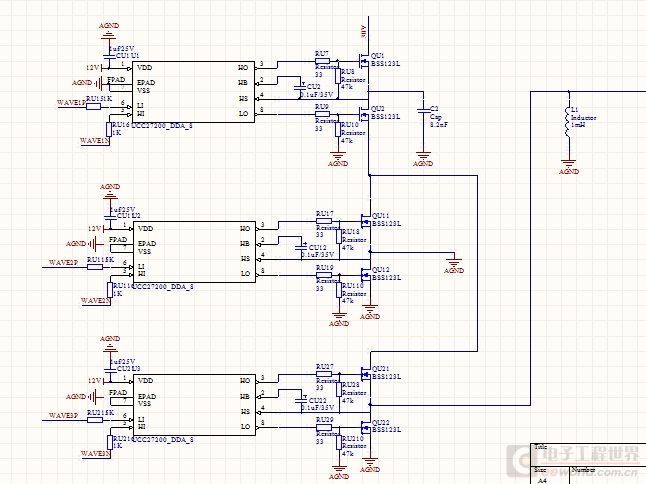

现在的想法就是在每个控制信号的高电平时分别将mos管QU1，QU11，QU21导通，每个控制信号的低电平时将MOS管QU2，QU12，QU22导通，实现开关的作用。

最末级是微分啊，楼主是在做测量？？
CLC402····哈，俺也可以用了，居然有这东西。。。孤陋寡闻了。

还是不太清楚楼主的问题，如果是想实现这些开关的话，可以参考模拟电子开关啊。。。4066之类的。如果电流不大，对导通电阻要求不高，直接用这类开关就是了。

huayuliang 发表于 2014-7-15 12:44
最末级是微分啊，楼主是在做测量？？
CLC402····哈，俺也可以用了，居然有这东西。。。孤陋寡闻了。
...

楼主用30V电压，4066承受不起，需要能够承受更高电压的模拟开关，或者把30V电压降低到4066能够承受的程度。
末级的微分，估计是胡乱画出来的。

maychang 发表于 2014-7-15 13:28
楼主用30V电压，4066承受不起，需要能够承受更高电压的模拟开关，或者把30V电压降低到4066能够承受的程度 ...

嗯 是做测量用的。后面的测量电路不是上面画的那样。你如果需要可以给你参考下，已经测试过了的。你说的用模拟电子开关我用MAX4662做试验了还是有问题。所以才来看下大家有啥好的想法没？
