大家好:

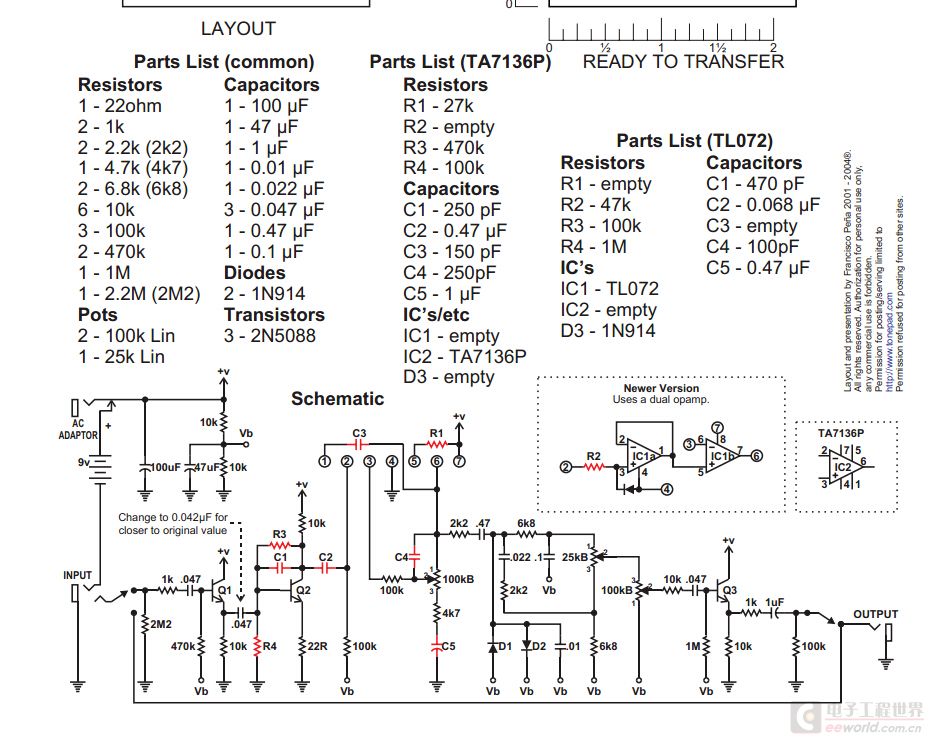

这是一张电吉他单块效果器ds1的图纸，有些地方不明太，跟大家请教一下，谢谢了
1：两个虚线框里的ic如何接啊，我知道ic1a，ic1b的解法是原理的中的圈1到圈7，但为什么没有圈1和圈5的地方啊？
2：还有ic2怎么接啊？ ic1和ic2即两个虚线框里的应该是两个方案
3：如果是ic2的方案，那这个ic具体跟圈1到圈7怎么对应啊？我看ic2只标注了自身的管脚还是什么？？
4：还有原件列表里有empty是什么意思啊？
5：公用原件列表里有100k Lin和25k Lin是什么意思啊？？
请各位受累看看吧多谢。
此帖出自小平头技术问答
这是一张电吉他单块效果器ds1的图纸，有些地方不明太，跟大家请教一下，谢谢了
1：两个虚线框里的ic如何接啊，我知道ic1a，ic1b的解法是原理的中的圈1到圈7，但为什么没有圈1和圈5的地方啊？
2：还有ic2怎么接啊？ ic1和ic2即两个虚线框里的应该是两个方案
3：如果是ic2的方案，那这个ic具体跟圈1到圈7怎么对应啊？我看ic2只标注了自身的管脚还是什么？？
4：还有原件列表里有empty是什么意思啊？
5：公用原件列表里有100k Lin和25k Lin是什么意思啊？？
请各位受累看看吧多谢。
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
A:是没有1和6，应该是不接
2：还有ic2怎么接啊？ ic1和ic2即两个虚线框里的应该是两个方案
A:IC2脚按照圈圈接。一脚接圈1，类推
3：如果是ic2的方案，那这个ic具体跟圈1到圈7怎么对应啊？我看ic2只标注了自身的管脚还是什么？？
A:同2
4：还有原件列表里有empty是什么意思啊？
empty应该是不焊
5：公用原件列表里有100k Lin和25k Lin是什么意思啊？？ A：应该是精密可调电阻。
仅供参考
