< 看不懂~~~~~~

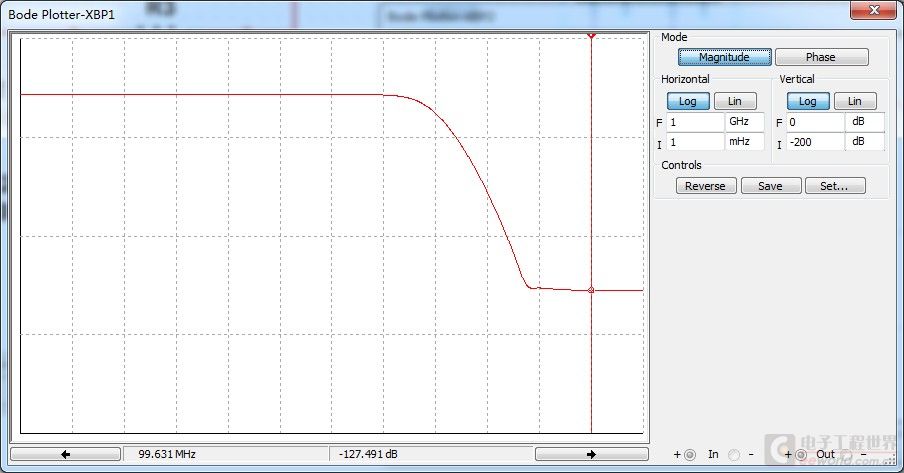

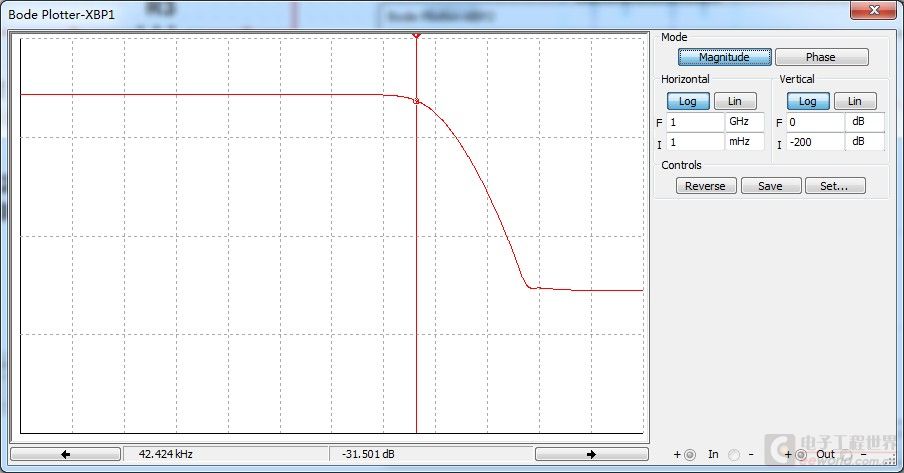

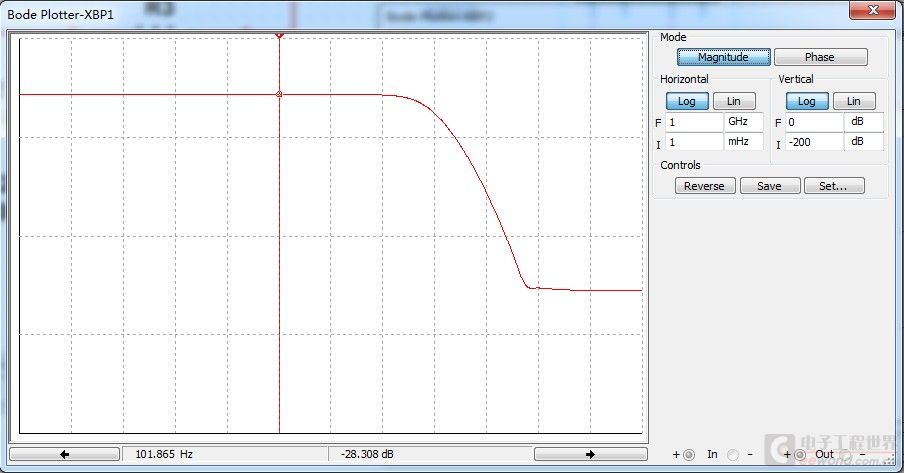

横轴是频率，纵轴是分贝值，你拖动那个红 {MOD}竖线，下面会显示当前点的频率与衰减分贝值的

经世致用 发表于 2014-5-14 21:54
横轴是频率，纵轴是分贝值，你拖动那个红 {MOD}竖线，下面会显示当前点的频率与衰减分贝值的

那能从这个图上看出来电路具有什么特性呢？

miniko 发表于 2014-5-15 10:14
那能从这个图上看出来电路具有什么特性呢？

此电路是低通滤波，但在高频端衰减作用被抑制，就是这样。

一般看的是低1,2个图，坐标单位如楼上所说，你可以看出来是低通，截止频率————增益下降3Db的时候对应的频率，还有低通的增益，第3,4个图是看相位的，我一般不怎么用。
